Teststeuerung Palettierung
Effizienzsteigerung durch innovative Testverfahren in der Palettierung

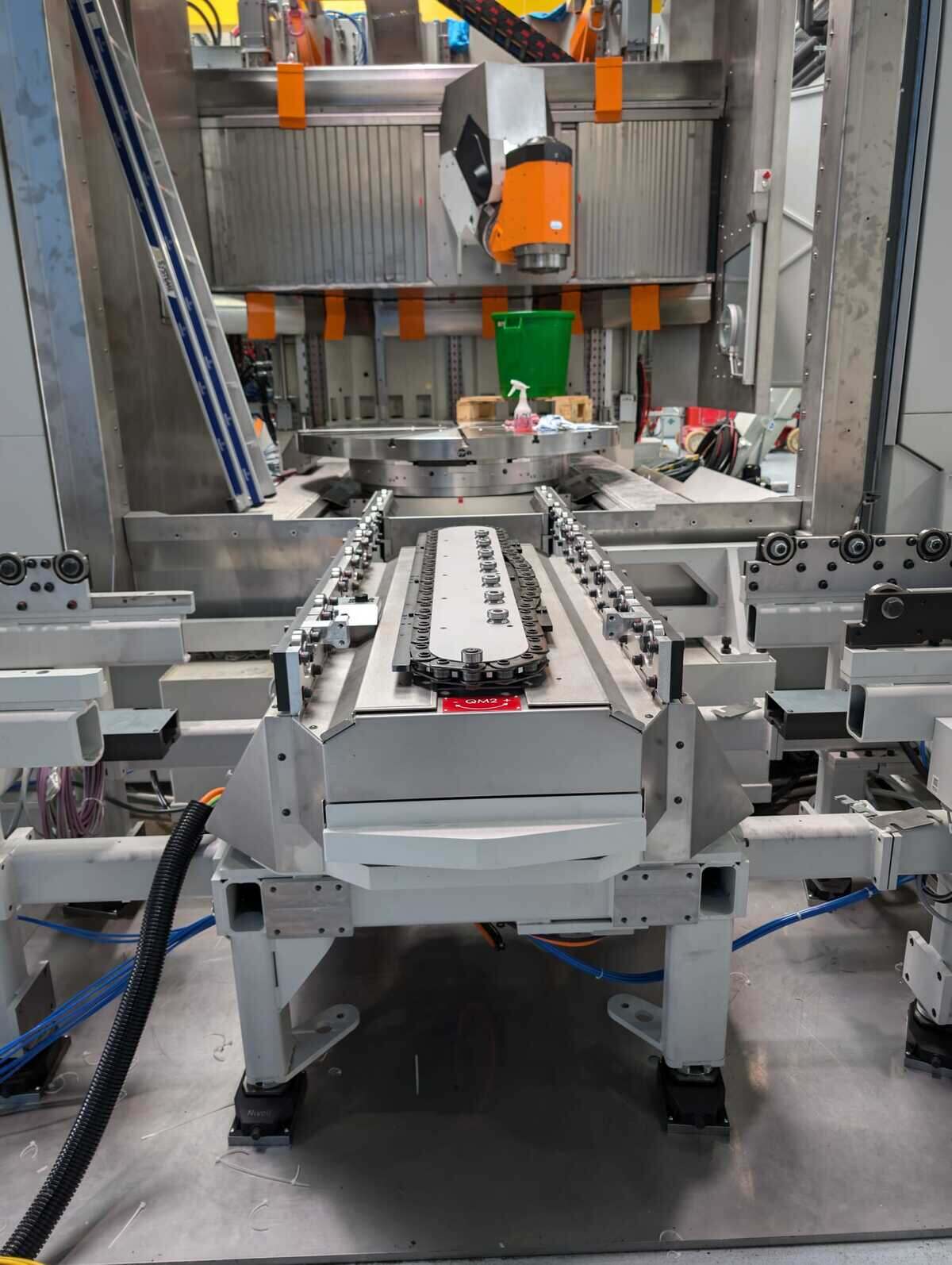

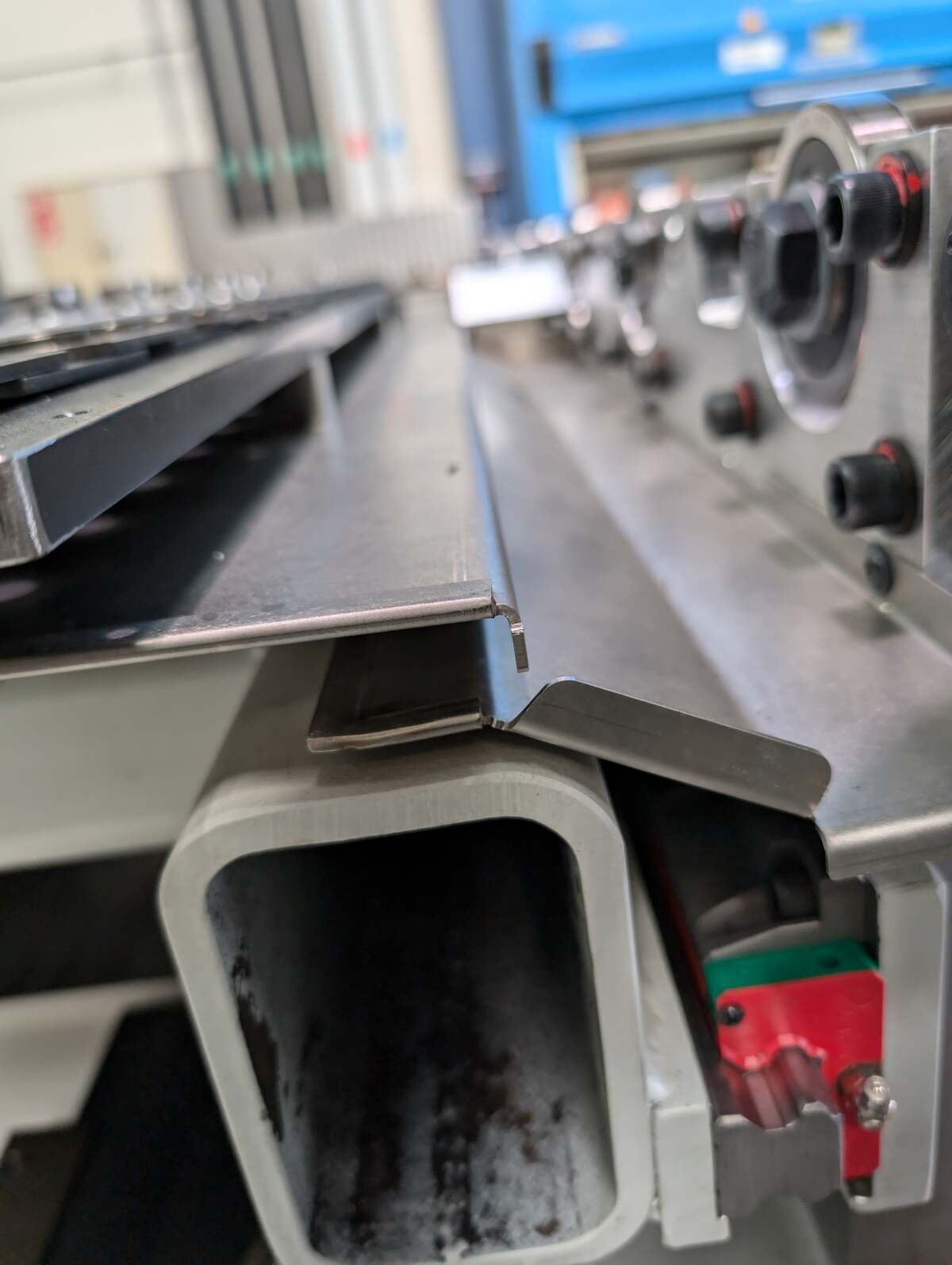

Die Reiden Technik AG produziert hochwertige 5-Achsen-CNC-Maschinen, die sich durch Präzision und Qualität auszeichnen. Als Schweizer Hersteller sind unsere Produktionskosten höher als die der internationalen Konkurrenz, was uns zwingt, durch technische Innovation und massgeschneiderte Lösungen wettbewerbsfähig zu bleiben. Ein zentraler Bestandteil unserer Maschinen, das Palettiersystem der Modelle RX14 und RX18, ist sehr komplex und anfällig für Fehlmontagen. Die aktuell erforderlichen Tests können erst nach dem Einbau durchgeführt werden, sodass bei Montagemängeln ein zeit- und kostenintensiver Ausbau notwendig werden kann. Um solche Fehler vorab zu erkennen, entstand die Idee, eine Teststeuerung zu entwickeln, die einen Funktionstest des Palettiersystems schon vor der Installation ermöglicht. Im Projekt übernehme ich die Hardwareplanung der Elektrokomponenten, die Schaltschrankausstattung und -verdrahtung sowie die Testdurchführung. Als Projektleiter koordiniere ich ausserdem alle beteiligten Teams und Aufgaben.
Einleitung
In dieser Publikation habe ich mich auf die für mich wichtigsten Punkte des Projekts konzentriert, um die Darstellung übersichtlich zu halten. Die detaillierte Dokumentation wird als PDF zur Verfügung gestellt, damit Interessierte die vollständige Arbeit einsehen können. Ziel dieser Kurzfassung ist es, die wesentlichen Schritte und das Endergebnis der Entwicklung einer Teststeuerung für das Palettiersystem unserer Maschinen zu erläutern. Dabei habe ich mich beim Projektmanagement für das 4-Phasen-Modell entschieden, um den Entwicklungsprozess strukturiert und nachvollziehbar darzustellen.
Weg zum Ziel
- Auftragsklärung und Pflichtenheft: Zu Beginn wurden die Anforderungen an die Teststeuerung mit dem Auftraggeber, der Reiden Technik AG, abgestimmt und in einem Pflichtenheft festgehalten. Dieses wurde geprüft und genehmigt, wobei besonderer Wert auf die Erweiterbarkeit der Steuerung gelegt wurde.
- Variantenbildung und Auswahl: Verschiedene Lösungsvarianten wurden erarbeitet, wobei neben den Anforderungen der Palettierung auch Benutzerfreundlichkeit und Erweiterbarkeit berücksichtigt wurden. Mit einer Nutzwertanalyse wurde die optimale Variante ausgewählt.
- Sicherheitskonzept: Eine Risikoanalyse wurde durchgeführt, um sicherheitsrelevante Aspekte zu identifizieren und zu berücksichtigen. Daraufhin wurden zusätzliche Sicherheitsfunktionen wie ein weiterer Not-Aus-Anschluss, eine Zustimmtaste und ein arretierbarer Hauptschalter implementiert.
- Materialbeschaffung: In Zusammenarbeit mit dem Leiter der Elektroplanung wurden die benötigten Komponenten bestellt und deren Spezifikationen nochmals überprüft, um sicherzustellen, dass sie den Anforderungen entsprechen.
- Layout-Erstellung und Schema: Das Layout des Schaltschranks wurde erstellt und den Stromlaufplan von Hand gezeichnet, um eine solide Grundlage für den Aufbau zu schaffen.

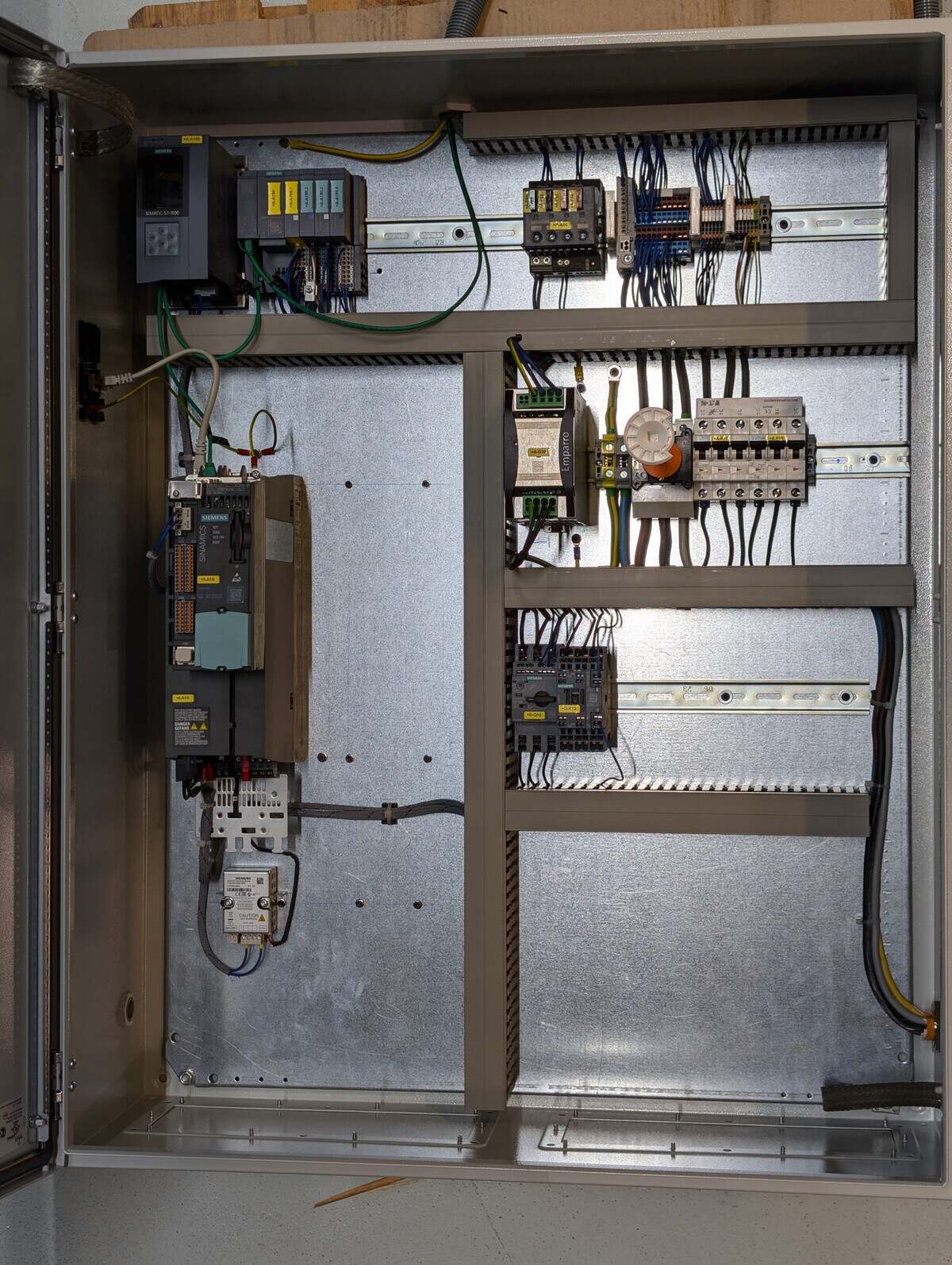

- Aufbau und Verdrahtung: Nach Erhalt der Bauteile erfolgte der Aufbau des Schaltschranks und die Verdrahtung der Komponenten. Abschliessend wurden alle elektrischen Verbindungen überprüft und Tests zur Sicherheit und Funktionsfähigkeit durchgeführt.
Endergebnis

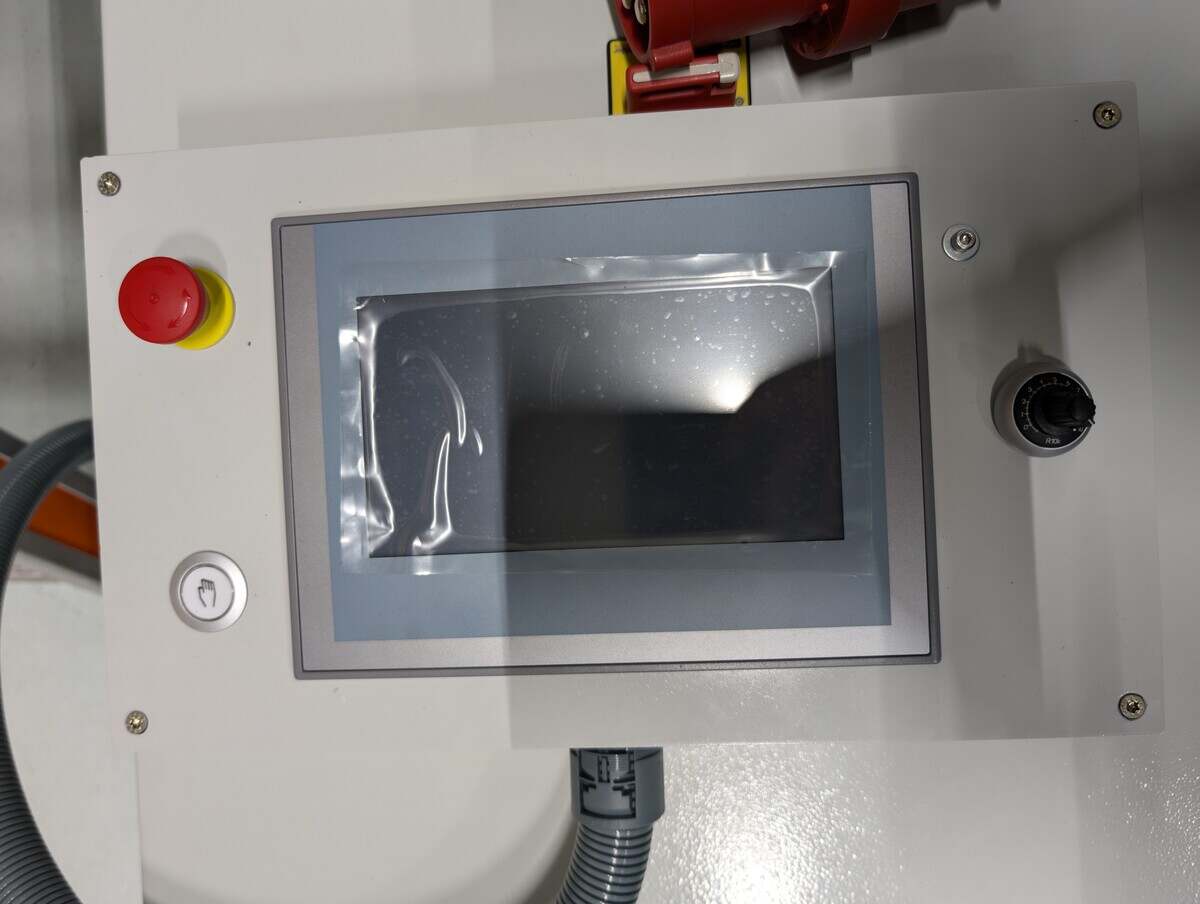

Das Ergebnis des Projekts ist eine Teststeuerung, die alle festgelegten Anforderungen erfüllt und in einigen Bereichen sogar übertrifft. Sie zeichnet sich durch Benutzerfreundlichkeit und wichtige Sicherheitsfunktionen wie Not-Aus, Zustimmtaste und einen arretierbaren Hauptschalter aus. Alle Komponenten sind auf die Anforderungen der Palettierung abgestimmt und gewährleisten eine hohe Qualität und langfristige Einsatzfähigkeit. Die gesamte Arbeit wurde gemäss den Richtlinien der TEKO Olten dokumentiert, was eine umfassende Nachvollziehbarkeit der Schritte garantiert.
Resümee und Ausblick
Remo Nützi
Mich begeistert es, komplexe technische Herausforderungen zu lösen und praxisorientierte Lösungen zu entwickeln. Mit dieser Ausbildung strebe ich danach, anspruchsvolle Projekte umzusetzen und meine beruflichen Perspektiven im Bereich der Elektrotechnik zu erweitern.
r.nuetzi@reiden.com
Entdecken Sie meine komplette Diplomarbeit und tauchen Sie ein in die innovative Entwicklung einer Teststeuerung für modernste Palettiersysteme!
Download Diplomarbeit
