Die automatische Bewässerungsanlage
Entwicklung und Aufbau einer Bewässerungsanlage, für mehr Komfort im Garten.
Beschreibung der gebauten Anlage
In diesem Projekt wurde eine komplett neue Anlage entworfen. Als bestehende Ressourcen standen lediglich der Gemüsegarten, eine Regentonne und ein Mikrocomputer «Funduino Mega» zur Verfügung.
Die Software musste komplett neu entworfen und geschrieben werden. Hardwaretechnisch mussten alle benötigten Komponenten neu angeschafft werden.

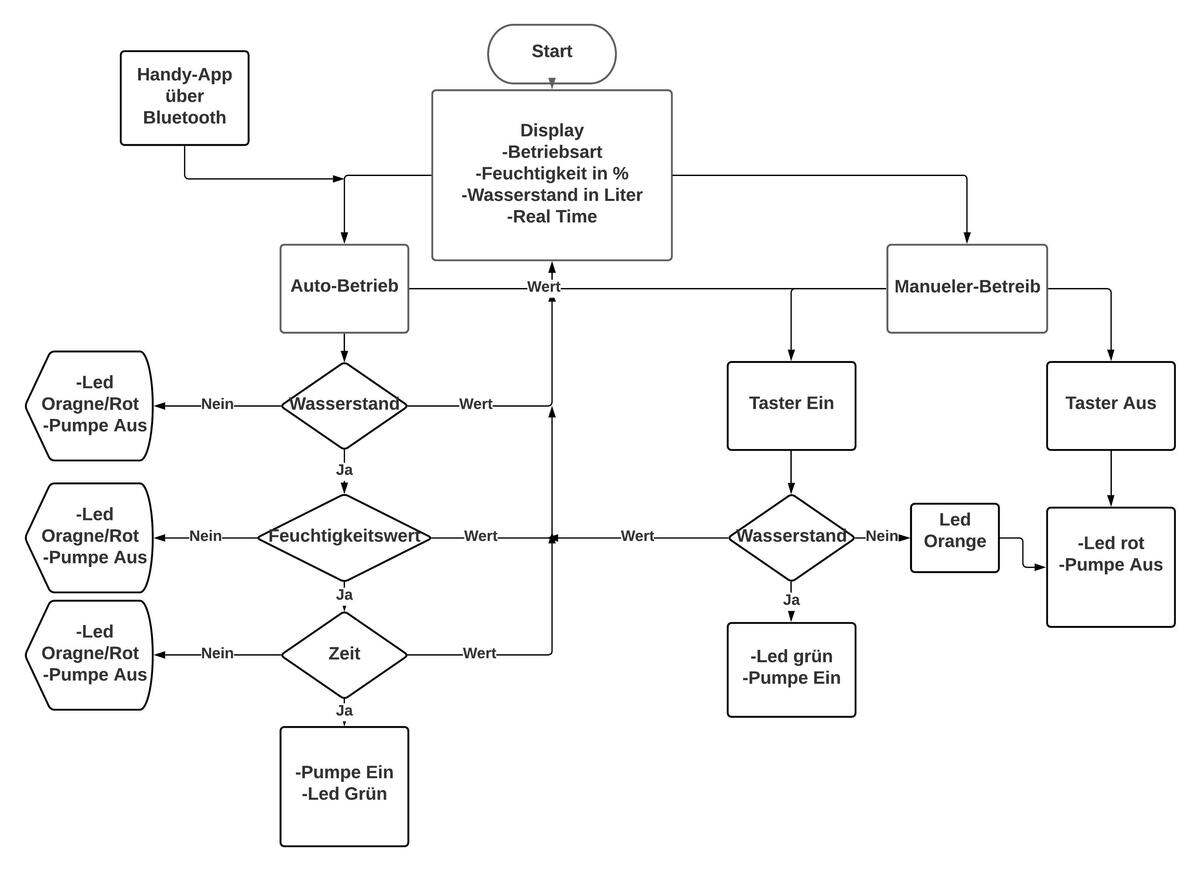

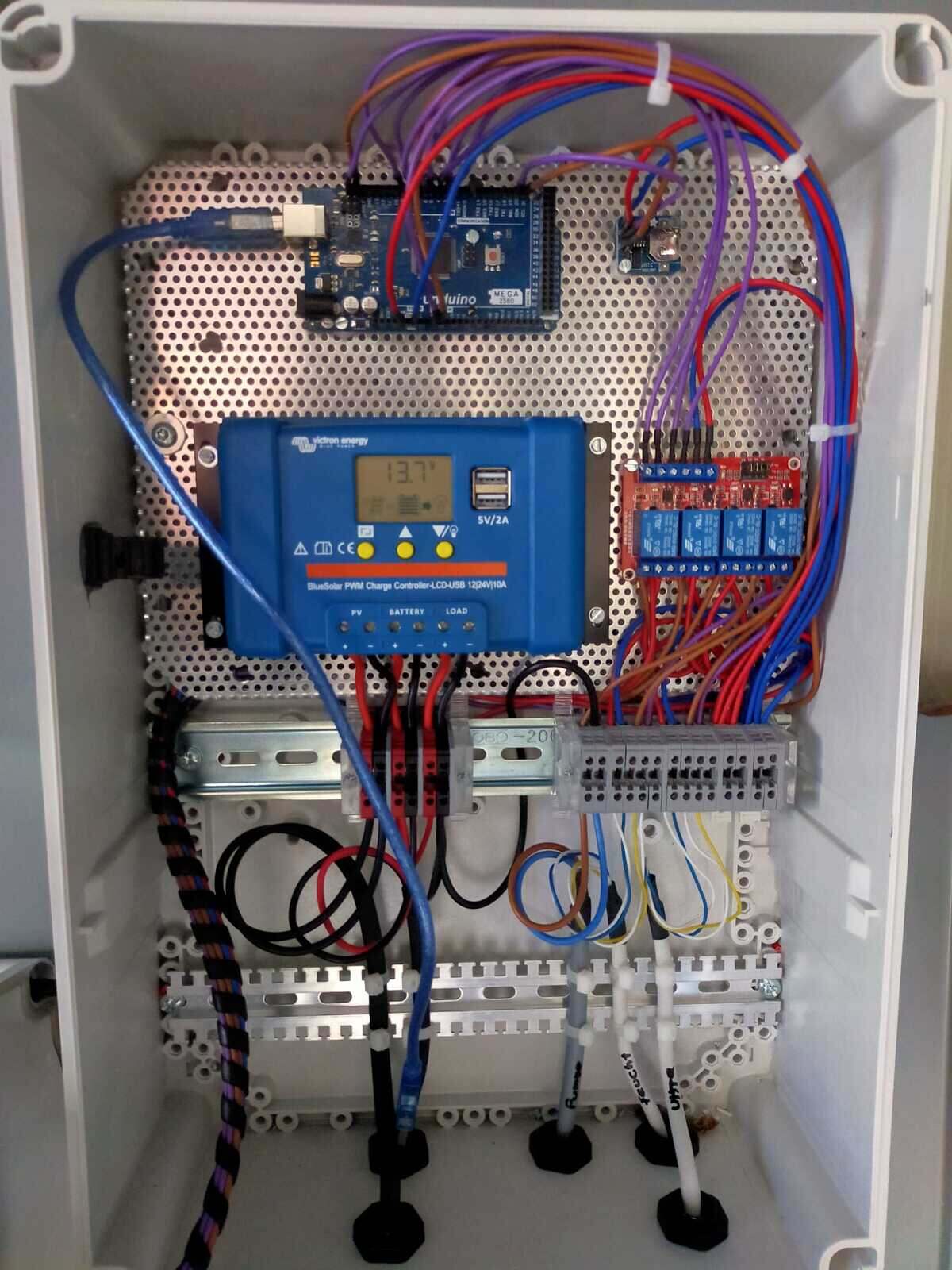

Es wurde eine Steuerungsbox entworfen, bei der man zwischen automatischem und manuellem Betrieb wählen kann.

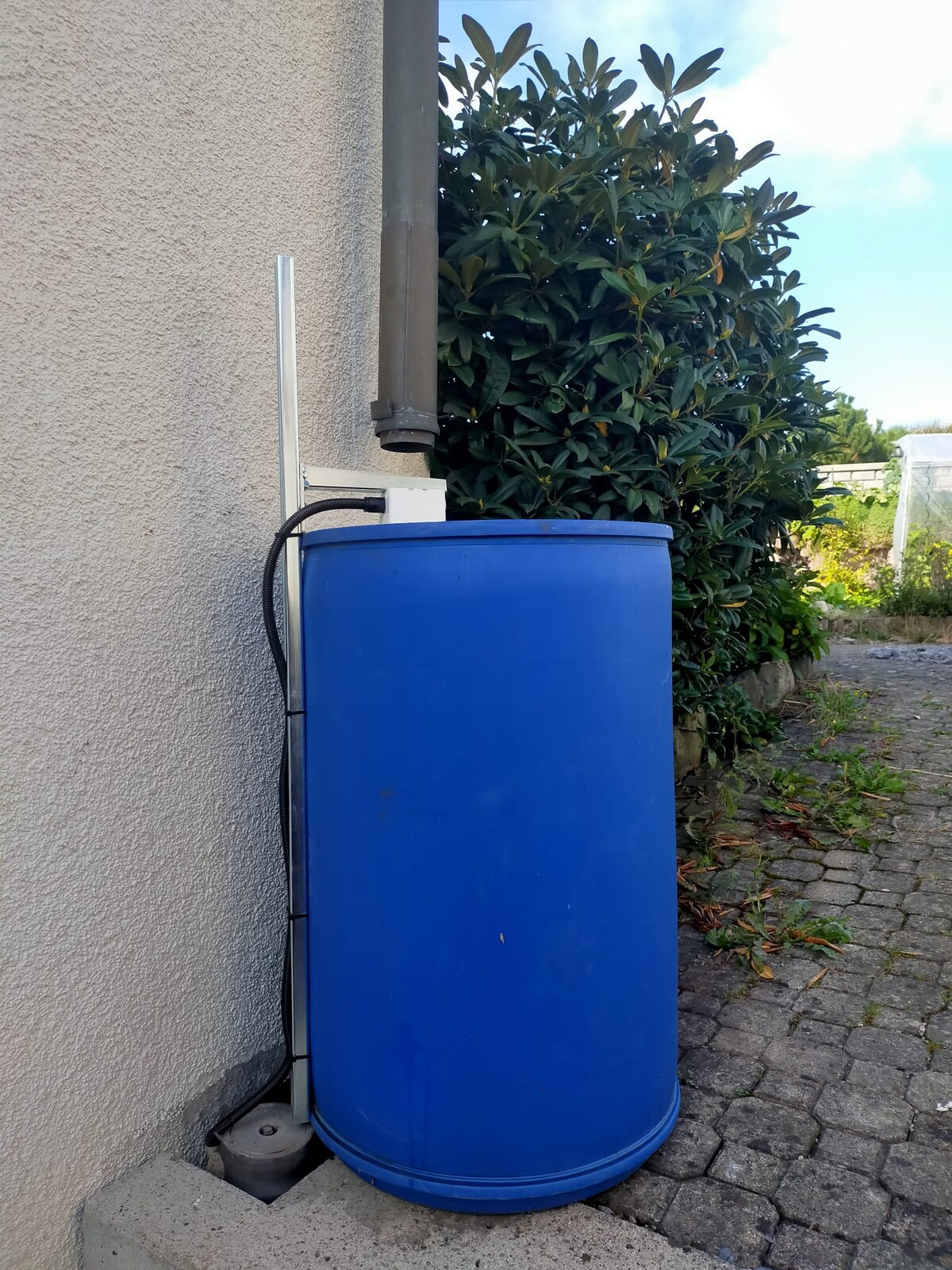

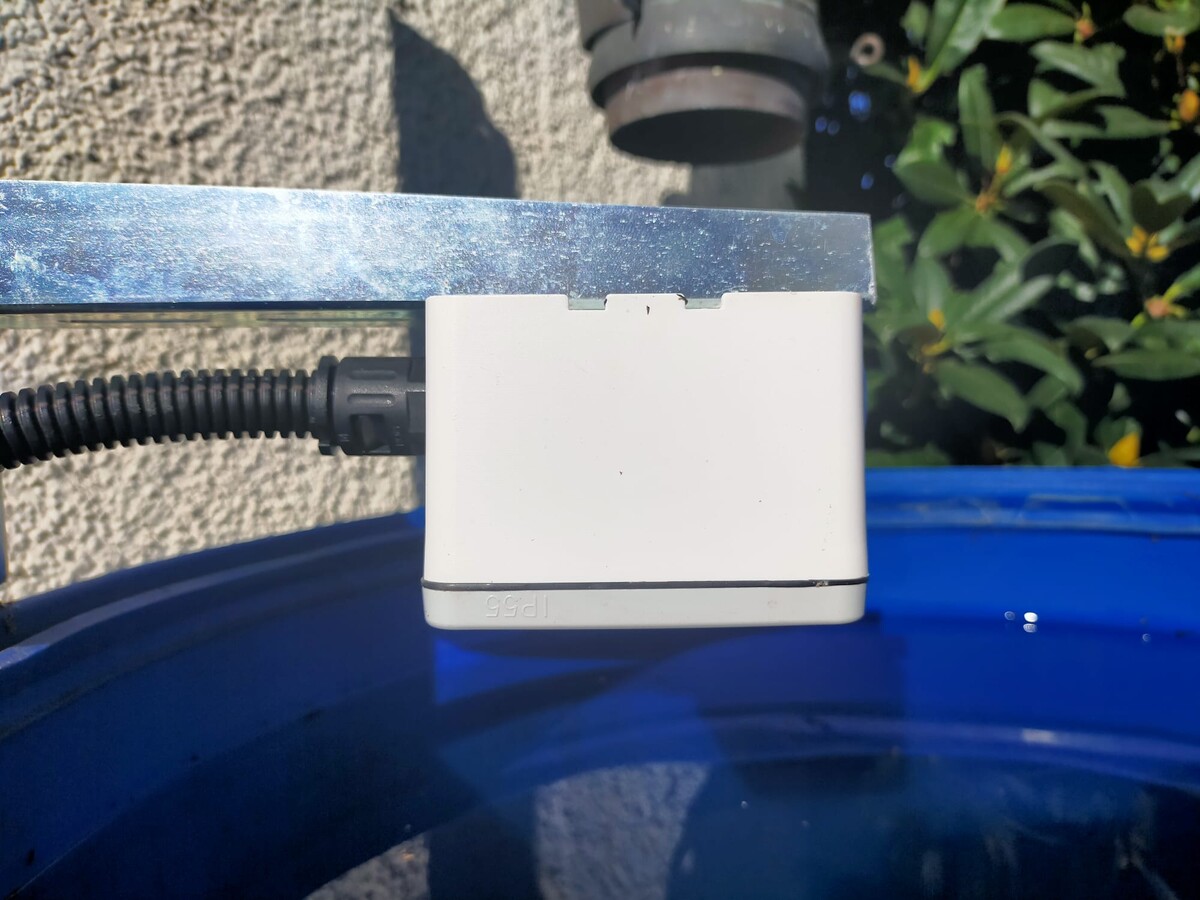

Im Normalfall läuft die Anlage im Sommer im Autobetrieb. Dieser wird von einem Feuchtigkeitssensor in der Erde und einem Ultraschalldistanzsensor über der Regentonne gesteuert. Zudem wird das System nur spät am Abend oder früh am Morgen bewässern, da bei hohen sommerlichen Temperaturen das Wasser auf der Erde verdunsten würde.

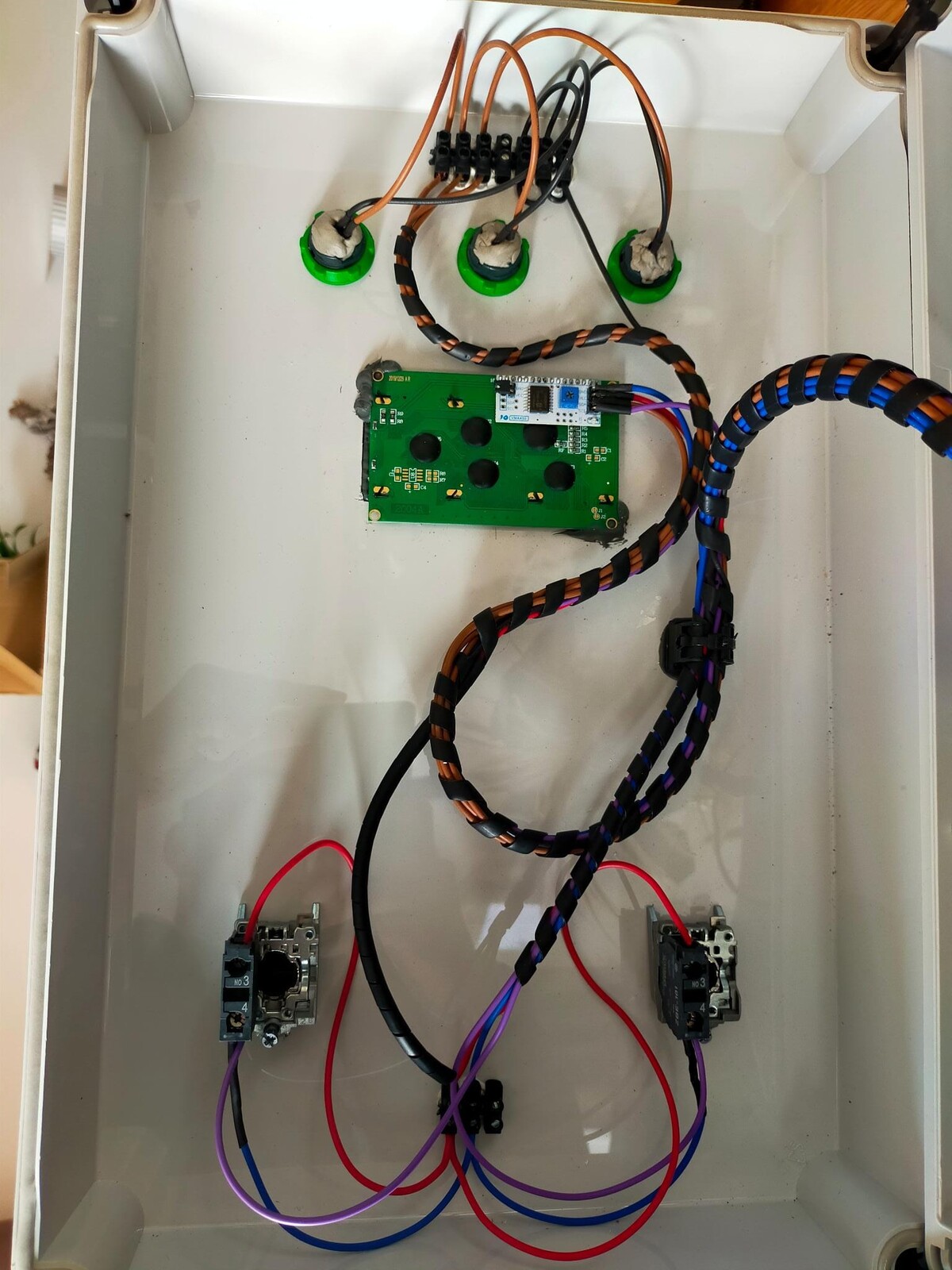

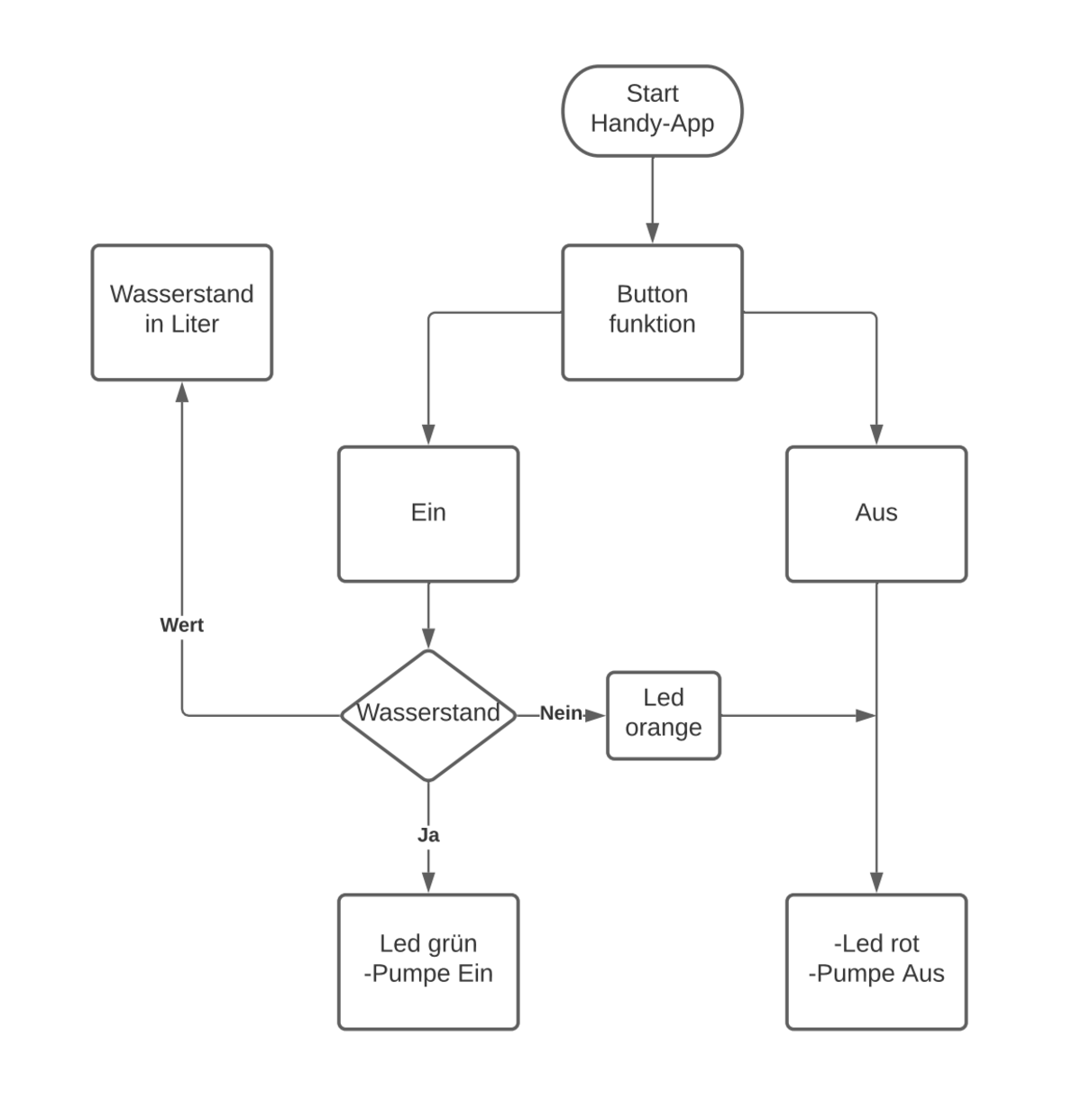

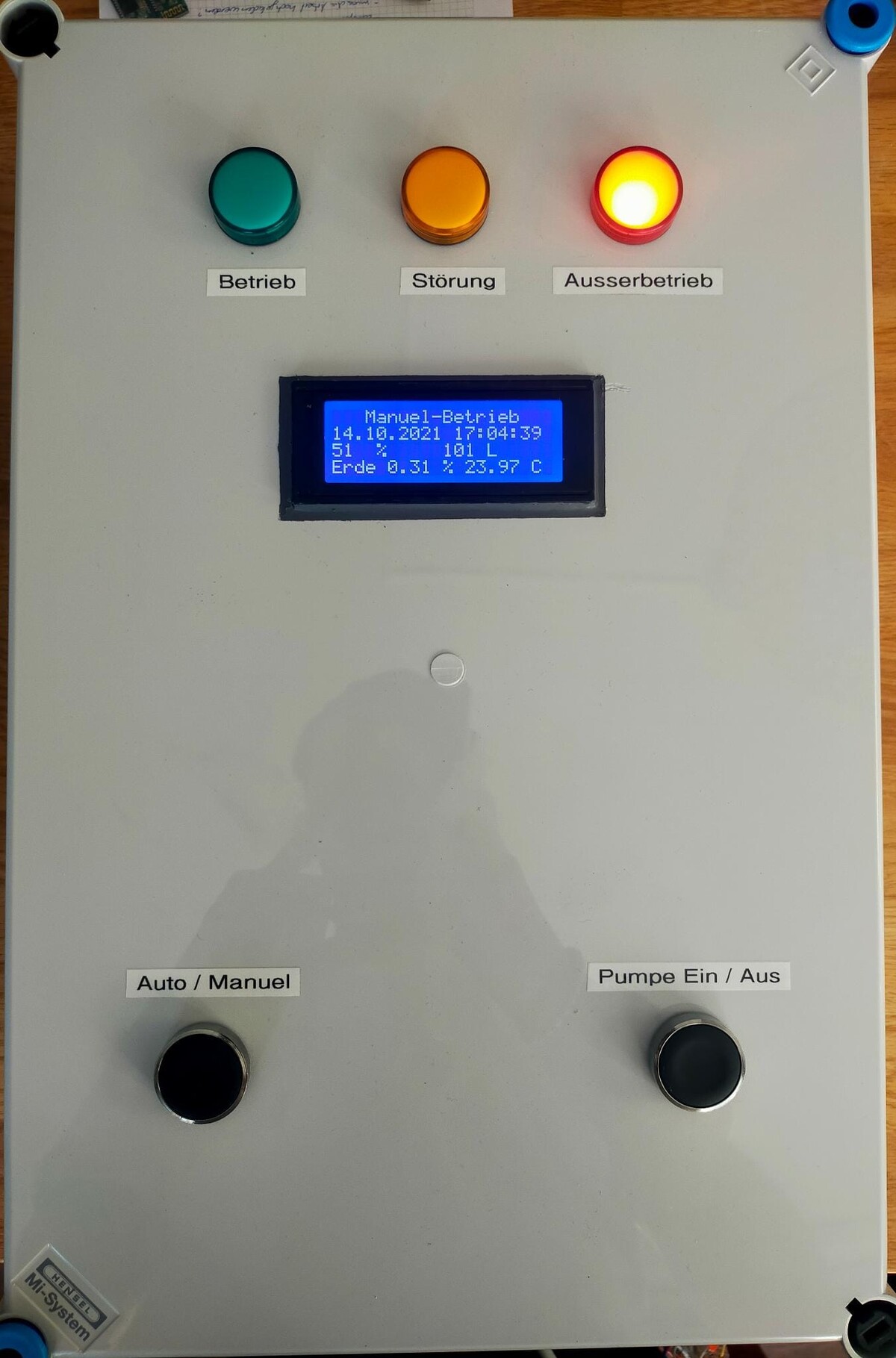

Im manuellen Betrieb kann die Pumpe über einen Taster ein- und ausgeschaltet werden, sofern der Wasserstand in der Regentonne in Ordnung ist. Durch eine grüne und rote Led-Lampe an der Steuerungsbox ist ersichtlich, ob die Pumpe in Betrieb ist oder nicht. Eine orange Led-Lampe weist darauf hin, dass der Boden im Garten zu feucht ist oder der Wasserstand in den Regentonnen zu tief ist. Ebenfalls wurde ein kleines LCD-Display in die Box eingebaut, das den Betrieb, die Feuchtigkeit, den Wasserstand sowie die Zeit anzeigt.

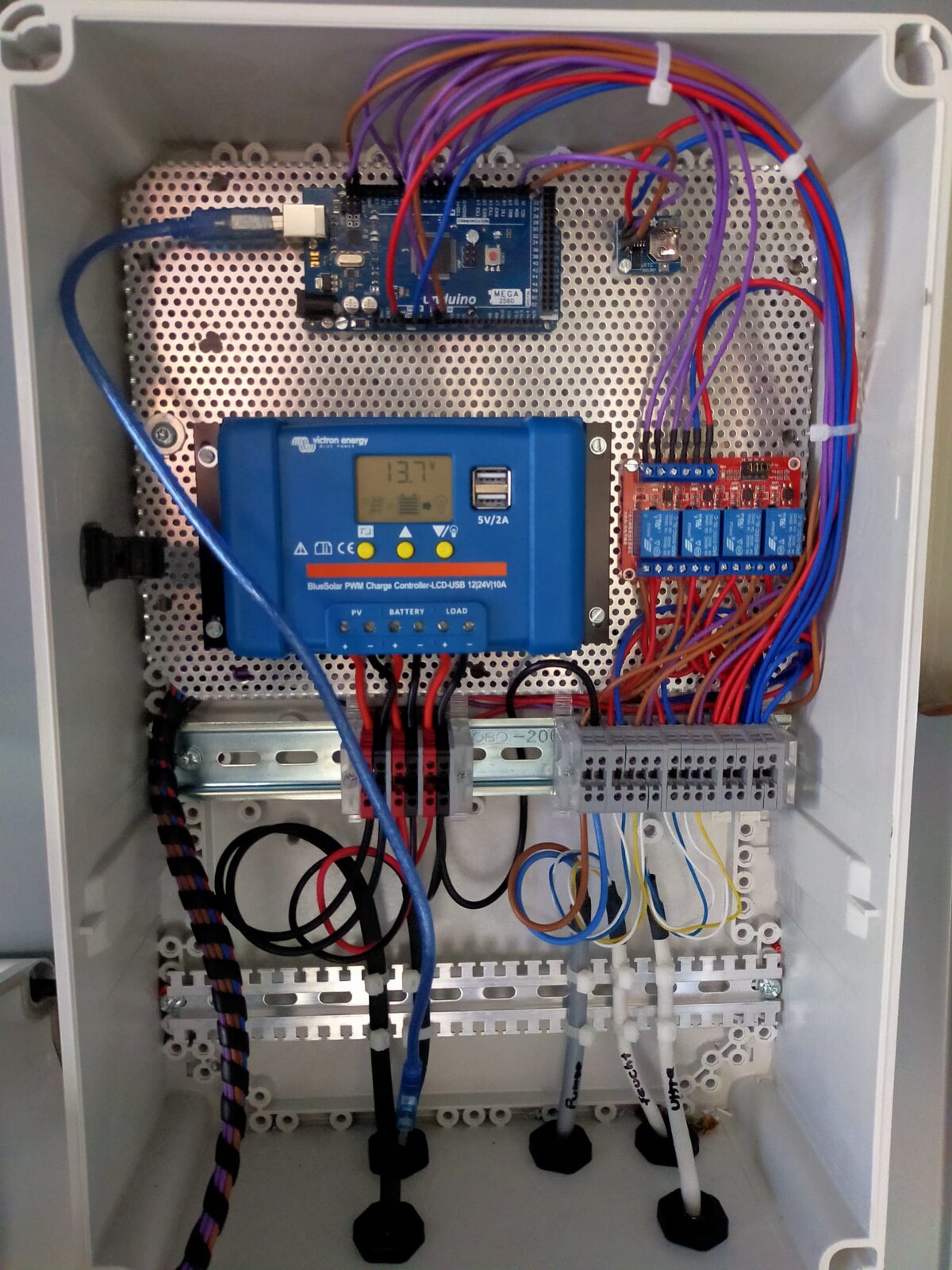

Als Einspeisung der Anlage dient eine 12-Volt Autobatterie, die durch ein Solarpanel aufgeladen wird. Durch einen Laderegler wird die Batterie situationsabhängig entladen oder aufgeladen.
Gianluca Salzillo
Ich bin 24 Jahre alt und wohne in Lindau ZH. Als gelernter Elektroinstallateur EFZ, arbeite ich in meinem Lehrbetrieb bei der Firma ETAVIS AG als Bauleitender-Monteur. In meiner Freizeit gehe ich gerne Angeln am Greifensee oder bin als Zuschauer an Fussballspielen anzutreffen. Mit dieser Diplomarbeit beende ich das 3 jährige Studium zum Elektrotechniker HF. Ich freue mich in Zukunft meine erlernten Fähigkeiten im Beruf- wie auch im Privatleben einzusetzen.
G.salzillo@hotmail.ch
+41 76 406 26 73
Material- und Kostenliste
In der folgenden Datei kann die Material- und Kostenliste heruntergeladen werden.
Wurde Ihr Interesse geweckt und wollen sie mehr über das Vorgehen und Entwickeln der Anlage erfahren, dann können sie hier die komplette Dokumentation herunterladen.
Download Diplomarbeit
