Laserbasierter Anzeichnungsprozess
Laserbasierter Anzeichnungsprozess in der Elektrobranche
Die vorliegende Arbeit befasst sich mit dem Thema der Optimierung des Anzeichnungsprozesses im Rohbau durch den Einsatz eines laserbasierten Lasersystems in der Elektrobranche. Ziel der Diplomarbeit war es, den bestehenden manuellen Anzeichnungsprozess hinsichtlich Effizienz, Präzision und Wirtschaftlichkeit zu analysieren und durch eine digitale Lösung nachhaltig zu verbessern.
Ausgangslage
Der bisherige Anzeichnungsprozess auf Baustellen war papierbasiert und wurde manuell durchgeführt. Installationspunkte wurden anhand ausgedruckter Elektropläne übertragen, was zu hohem Zeitaufwand, Fehlern und zusätzlichem Aufwand durch Nacharbeiten führte. Ziel der Diplomarbeit war es, den bestehenden Prozess zu analysieren und durch den Einsatz moderner Lasertechnologie einen optimierten SOLL-Prozess zu entwickeln.
Vorgehen

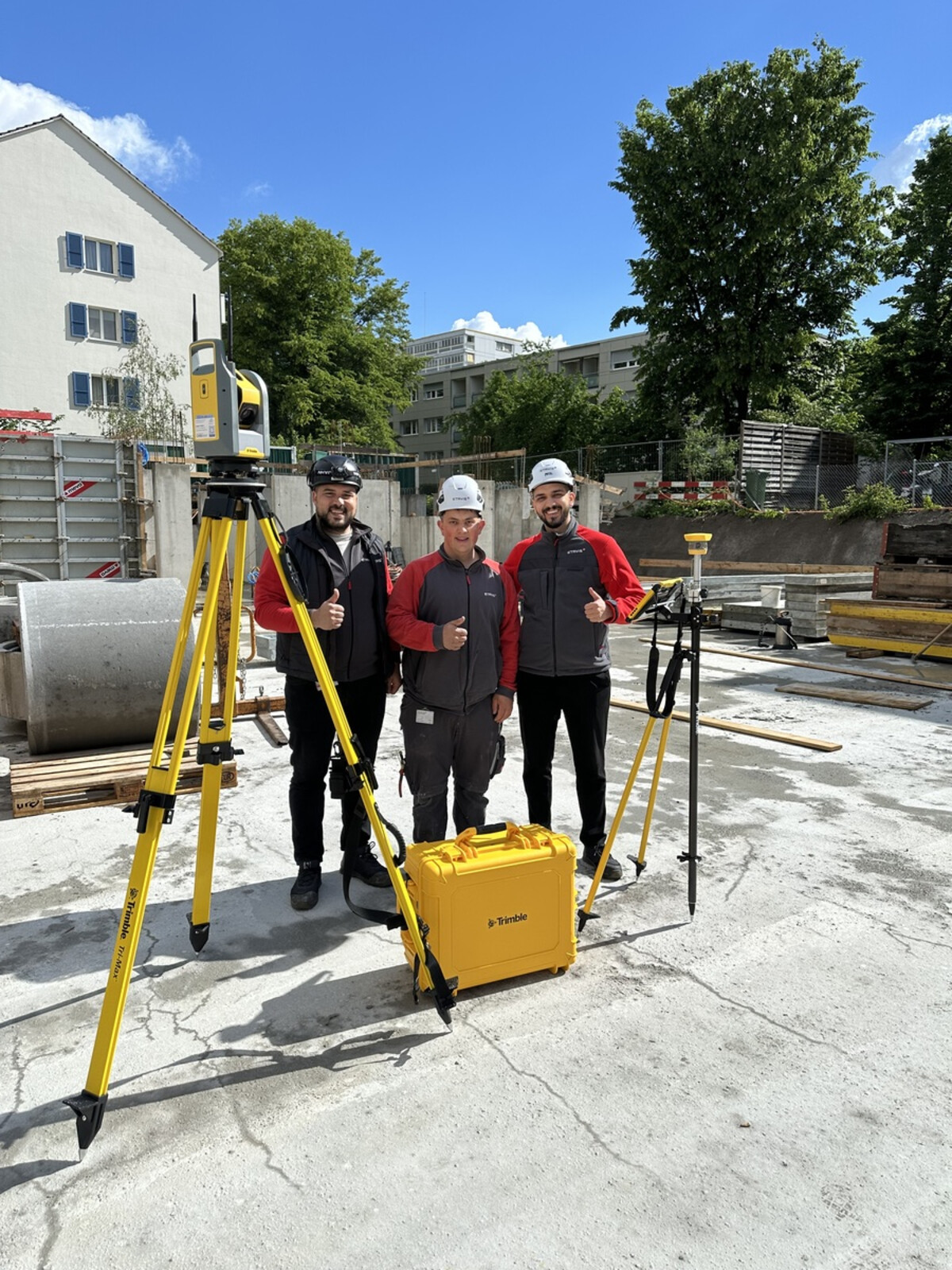

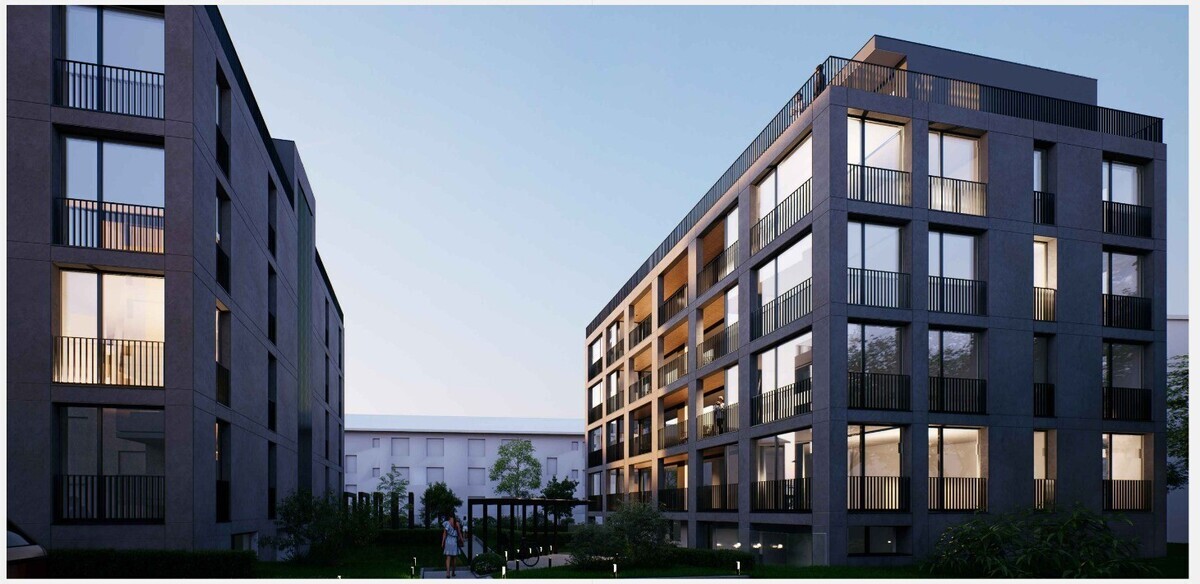

Die Diplomarbeit wurde anhand des 4-Phasenmodells des Projektmanagements durchgeführt. Nach der Analyse der Ausgangslage und der Projektplanung wurden Schwachstellen des bestehenden Prozesses untersucht. Anschliessend wurden zwei Lösungsvarianten entwickelt und bewertet. Die Variante BuildingPoint (Trimble) erfüllte die Anforderungen am besten und wurde praktisch auf der Baustelle Friedhofstrasse 13+15 in Birsfelden getestet. Abschliessend wurden die Ergebnisse ausgewertet und ein standardisierter SOLL-Prozess erstellt.
Ergebnisse

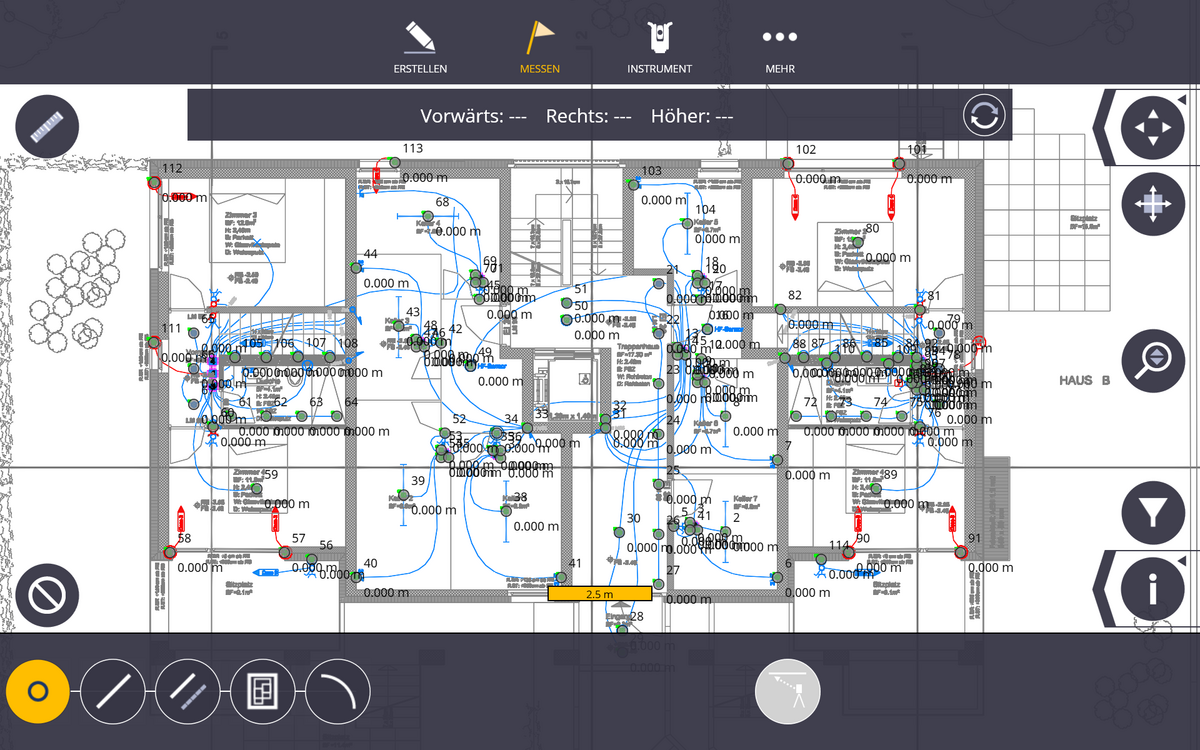

Der Einsatz des Lasersystems verbesserte den Anzeichnungsprozess deutlich. Die direkte Projektion der Planungsdaten erhöhte die Präzision und reduzierte die Fehleranfälligkeit. Gleichzeitig verbesserte die digitale Datenübertragung die Verbindung zwischen Planung und Ausführung.
Die praktische Anwendung bestätigte die Praxistauglichkeit des Systems. Besonders die hohe Genauigkeit, die einfache Einrichtung und die Zeitersparnis wurden von den Mitarbeitenden positiv bewertet. Die Ziele der Diplomarbeit konnten vollständig erreicht werden.
Ausblick
Die Diplomarbeit zeigt, dass der laserbasierte Anzeichnungsprozess grosses Potenzial für zukünftige Anwendungen in der Elektrobranche besitzt. Besonders bei grösseren und komplexeren Projekten werden weitere Vorteile erwartet.
Für die Zukunft wird empfohlen, das Lasersystem regelmässig einzusetzen und den Prozess stärker mit digitalen Planungsmethoden wie BIM oder 3D-Planung zu verknüpfen. Moderne Lasertechnologie kann dadurch einen wichtigen Beitrag zur Effizienzsteigerung und Standardisierung von Baustellenprozessen leisten.
Reflexion
Die Diplomarbeit verband theoretisches Projektmanagement mit praktischer Anwendung auf der Baustelle und bot dadurch einen hohen Praxisbezug. Während der Bearbeitung zeigte sich, dass die Einführung neuer Technologien neben technischen auch organisatorische und personelle Herausforderungen mit sich bringt.
Besonders die Koordination zwischen Baustellenbetrieb, Datenerfassung und Auswertung erforderte eine sorgfältige Planung. Gleichzeitig musste sichergestellt werden, dass der laufende Baustellenbetrieb nicht beeinträchtigt wird.
Durch die praktische Umsetzung des Pilotprojekts konnten wertvolle Erfahrungen gesammelt werden. Dabei wurde deutlich, dass moderne Lasersysteme zur Digitalisierung und Standardisierung von Arbeitsprozessen beitragen können. Gleichzeitig sind Schulungen, klare Prozesse und die Akzeptanz der Mitarbeitenden entscheidend für eine erfolgreiche Einführung.
Die Diplomarbeit ermöglichte einen vertieften Einblick in die Themen Prozessoptimierung, Digitalisierung und Projektmanagement und stellte sowohl fachlich als auch persönlich eine wertvolle Erfahrung dar.
Fazil Yalcin Sinan Cakmakkiran
Projektleiter mit technischem Hintergrund als Elektroinstallateur und Elektroplaner sowie Weiterbildung zum Technischen Kaufmann mit eidg. Fachausweis.
