Pull-Off force Test / R-Kalt Test
Diplomarbeit Dipl.Mascinenbautechniker HF
Automatisierung zweier Produktionsprüfungen
Ausgangslage
Bei der Schurter AG werden zurzeit zwei relevante Produktionsprüfungen von den Operator durchgeführt. Dzau benötigen diese 90 Minuten pro Tag. Zusätzlich ist das Fehlerrisiko hoch.
Ziel
Die oben genannten Produktionsprüfungen werden automatisiert und in die bestehende Produktionsanlage integriert.
Ergebnis

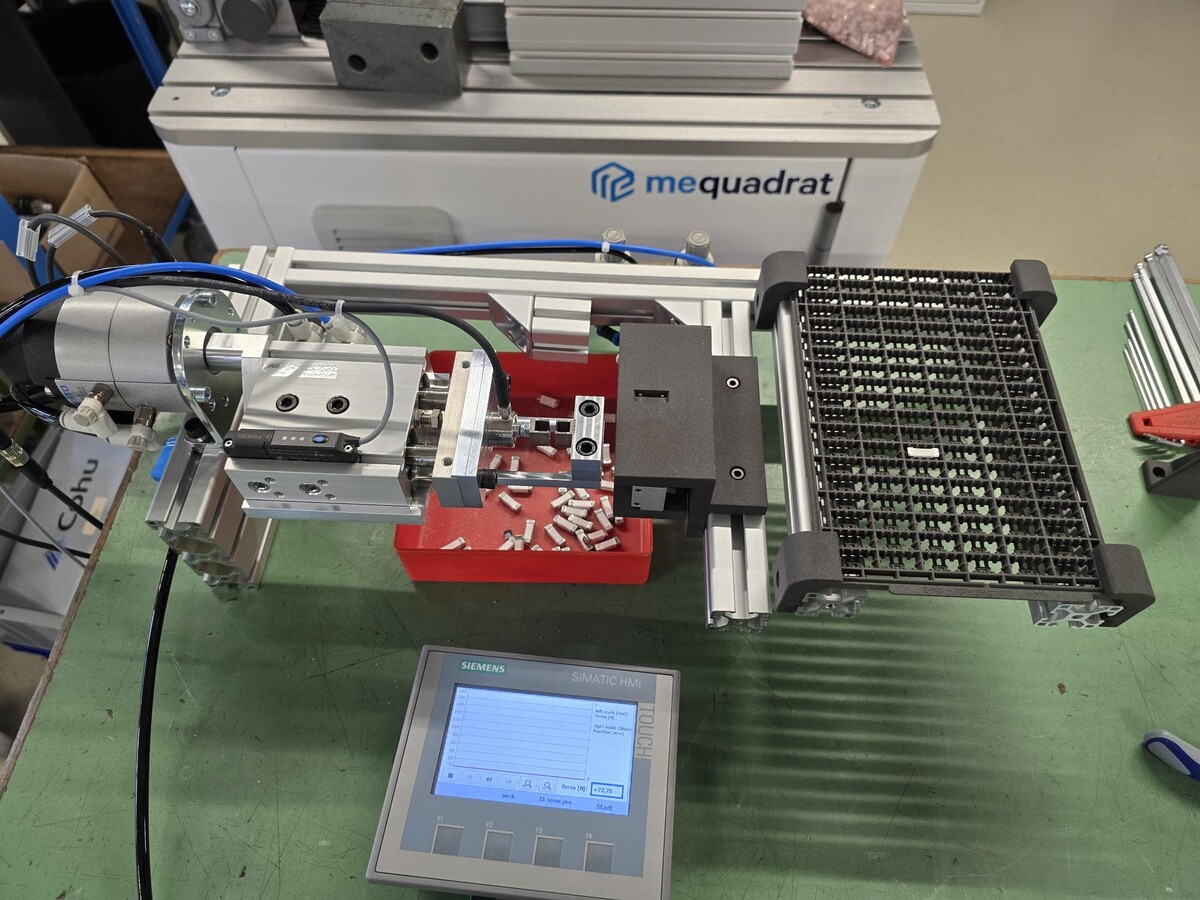

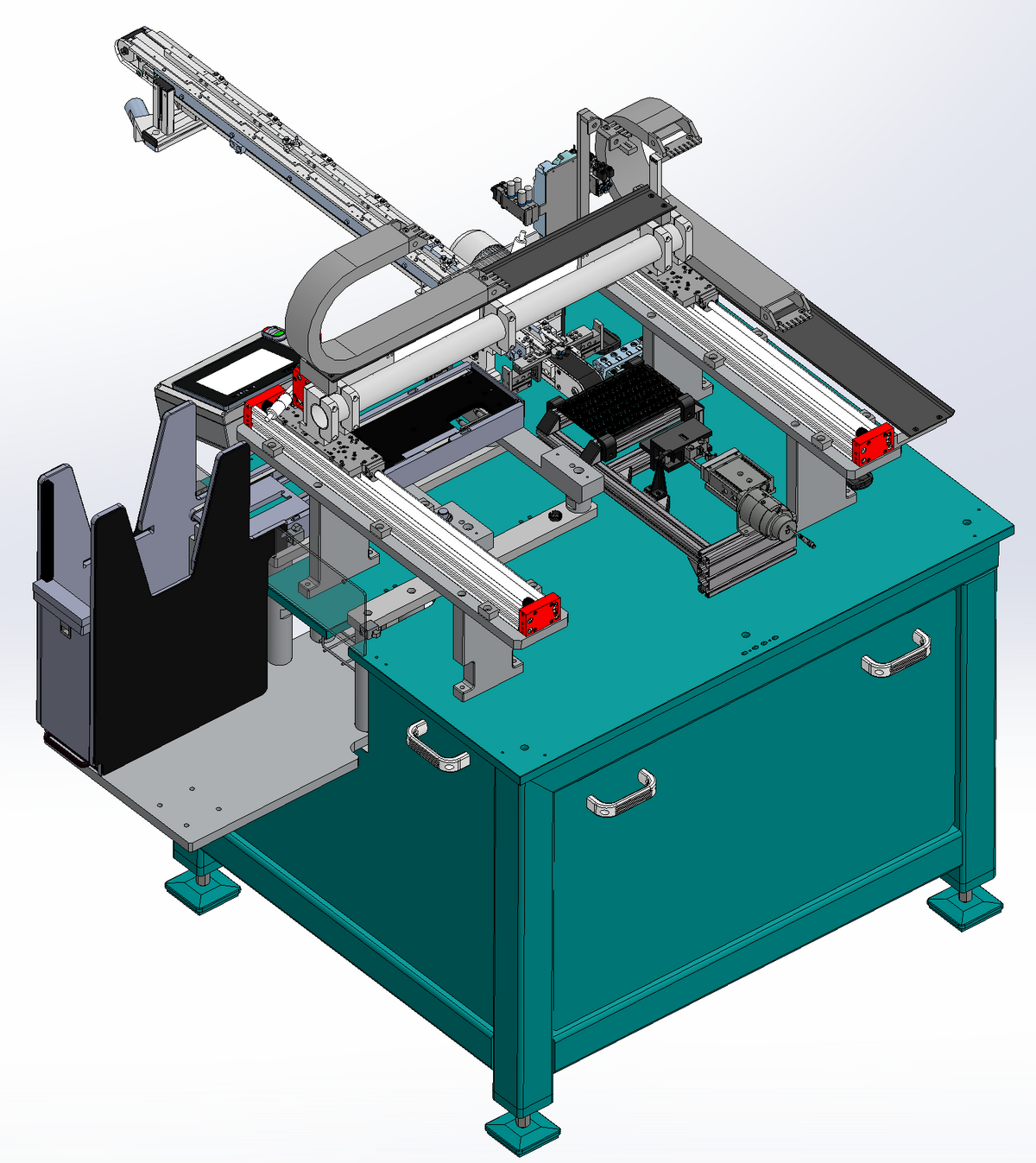

Eine kompakte und wartungsfreundliche Prüfstation.
Prozess

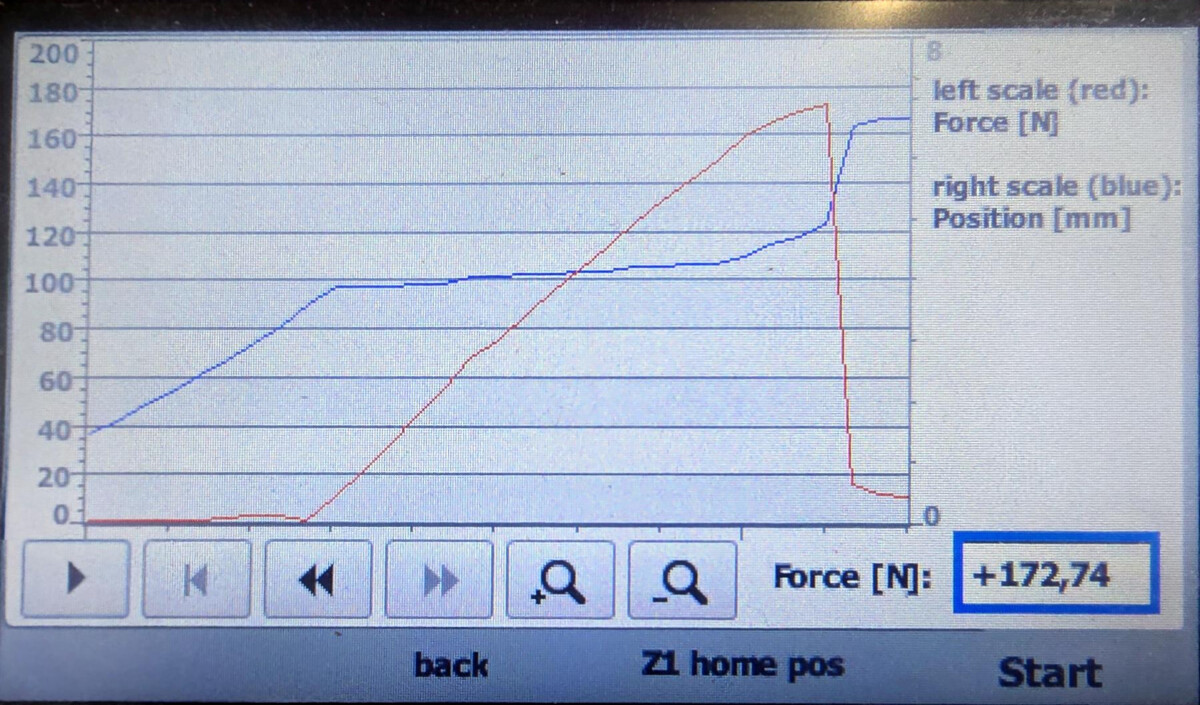

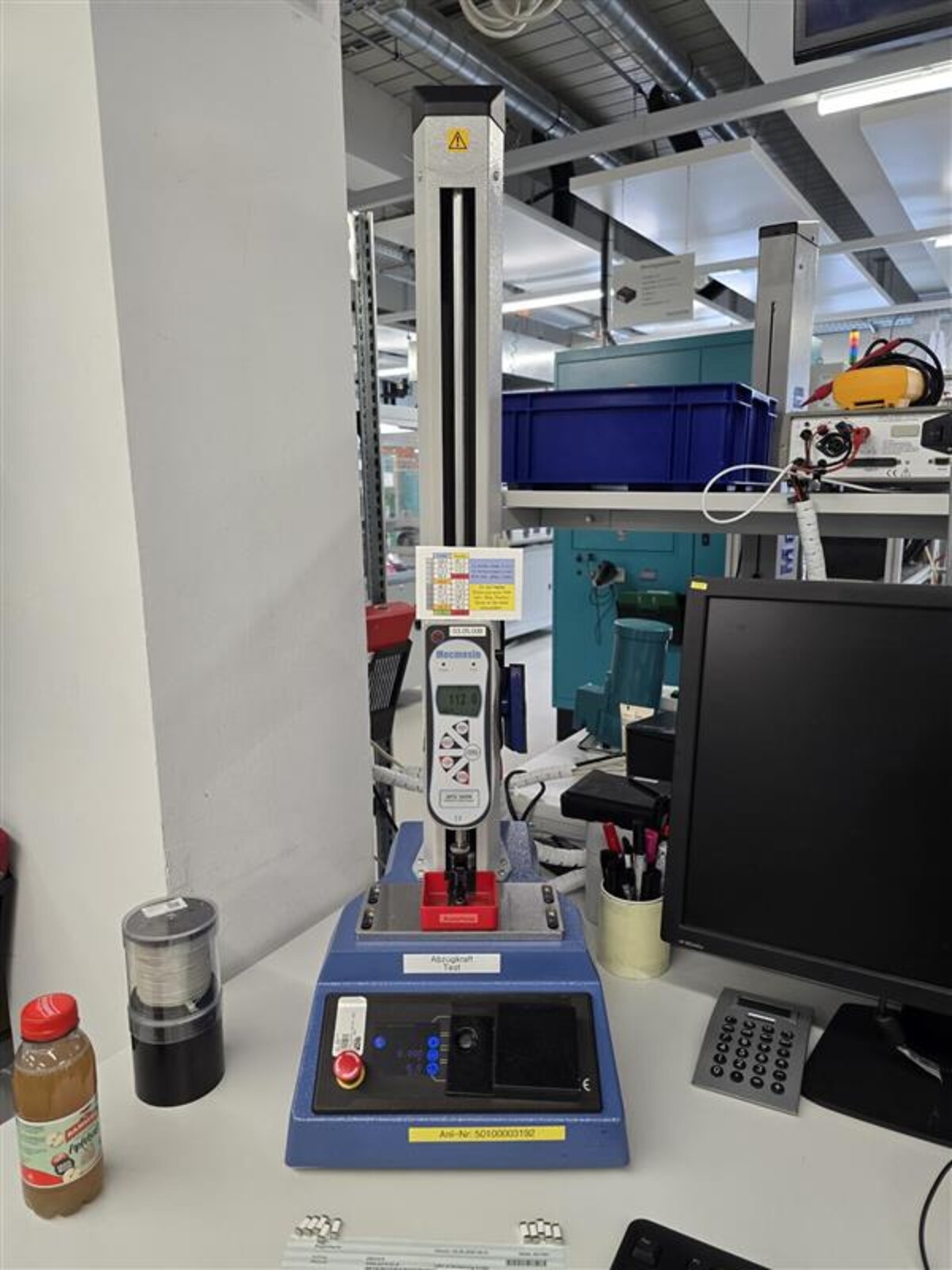

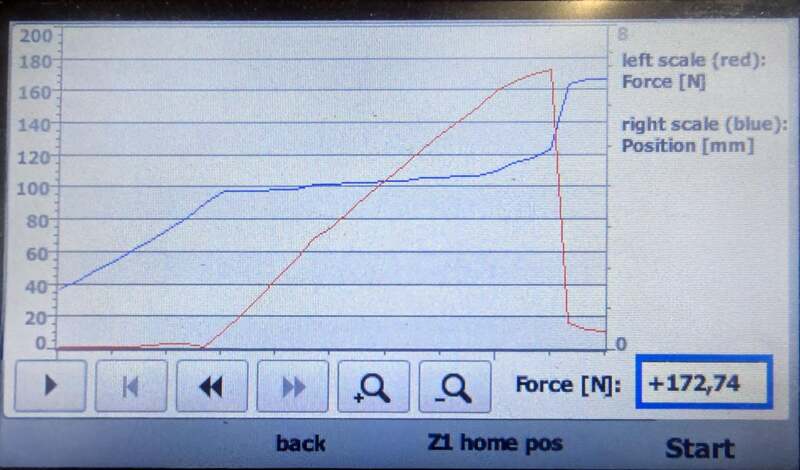

Bei dem Pull-Off force Prozess werden zwei Kappen von einem Gehäuse gezogen. Die Kappen sind auf ein Keramikghäuse gelötet. Während des Prozesses wird die maximale Kraft, mittels Kraftmessdose, gemessen.

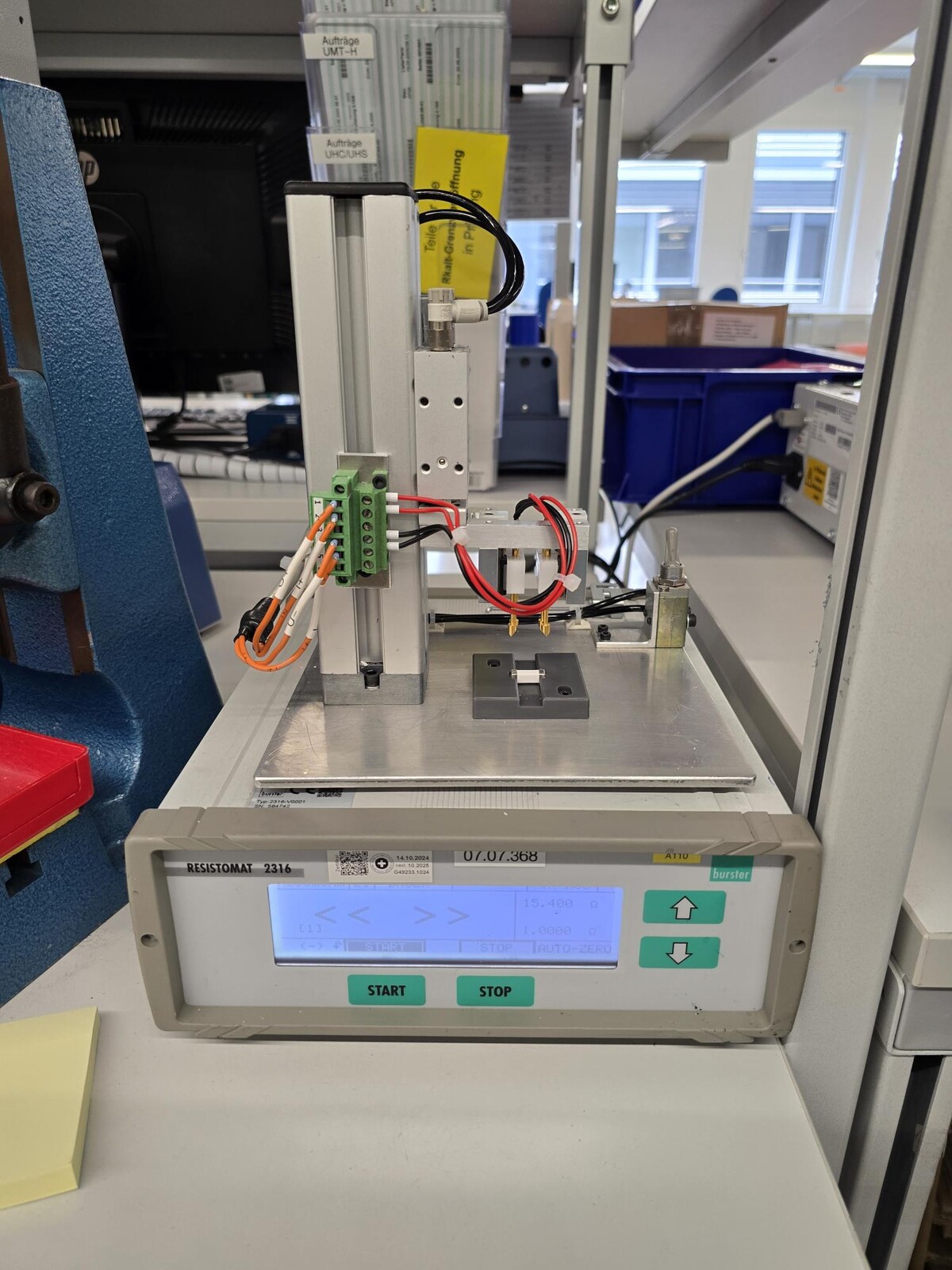

Der R-Kalt Prozess beinhaltet eine Widerstandsmessung der Sicherung. Diese Messung erfolgt mittels 4-Leiter-Messung. Die Sicherung muss dafür Raumteperatur haben. Diese sind nach dem Lötprozess bis zu 100°C heiss. Daher werden die Sicherungen auf einem Tray zwischengelagert.
Beide Prozesse liefern wichtige Informationen über deb Lötprozess der Produktionsanlage. Dieser gehört zu den heikelsten und wichtigsten Prozessen auf der Produktinsmaschine.
Problematik
- Daten der Produktionsprüfung sind nicht korrelierbar mit den Produktionsdaten.
- Zeitverlust von 90 Minuten pro Tag
- geringe Prozessicherheit
- keine Autonomie
KPI's
- ROI von 8% somit ein Gewinn von 800 CHF im ersten Jahr.
- hohe Prozessicherheit, Prüfstand Cpk >1.33 und ausgepräte Normalverteilung
- Kostenersparnisse von ~3000 CHF pro Monat (Mitarbeiterkosten)
- Korrelierbare Daten
- 90 Minuten Zeitersparniss pro Tag
