Kameragehäuse für Peltonturbinen
Konstruktive Weiterentwicklung einer Bildaufnahmeeinheit zur automatisierten Zustandsanalyse
Wasser, Druck und Technik prägen den Alltag in der Turbinenwelt. Diese Diplomarbeit befasst sich mit der konstruktiven Überarbeitung einer Bildaufnahmeeinheit in einer Peltonturbine, die zur visuellen Erfassung und geometrischen Auswertung von Schäden an Laufrädern eingesetzt wird.
Kurzbeschreibung
Diese Diplomarbeit behandelt die konstruktive Weiterentwicklung einer Bildaufnahmeeinheit zur visuellen Überwachung von Laufrädern in Peltonturbinen.
Ziel war die Entwicklung einer funktionalen und wartungsfreundlichen Kameraeinheit, die sich unter realen Betriebsbedingungen bewährt. Die neue Gehäusekonstruktion sollte bestehende Komponenten aufnehmen, dem Gegendruck standhalten und eine einfache Wartung ermöglichen.

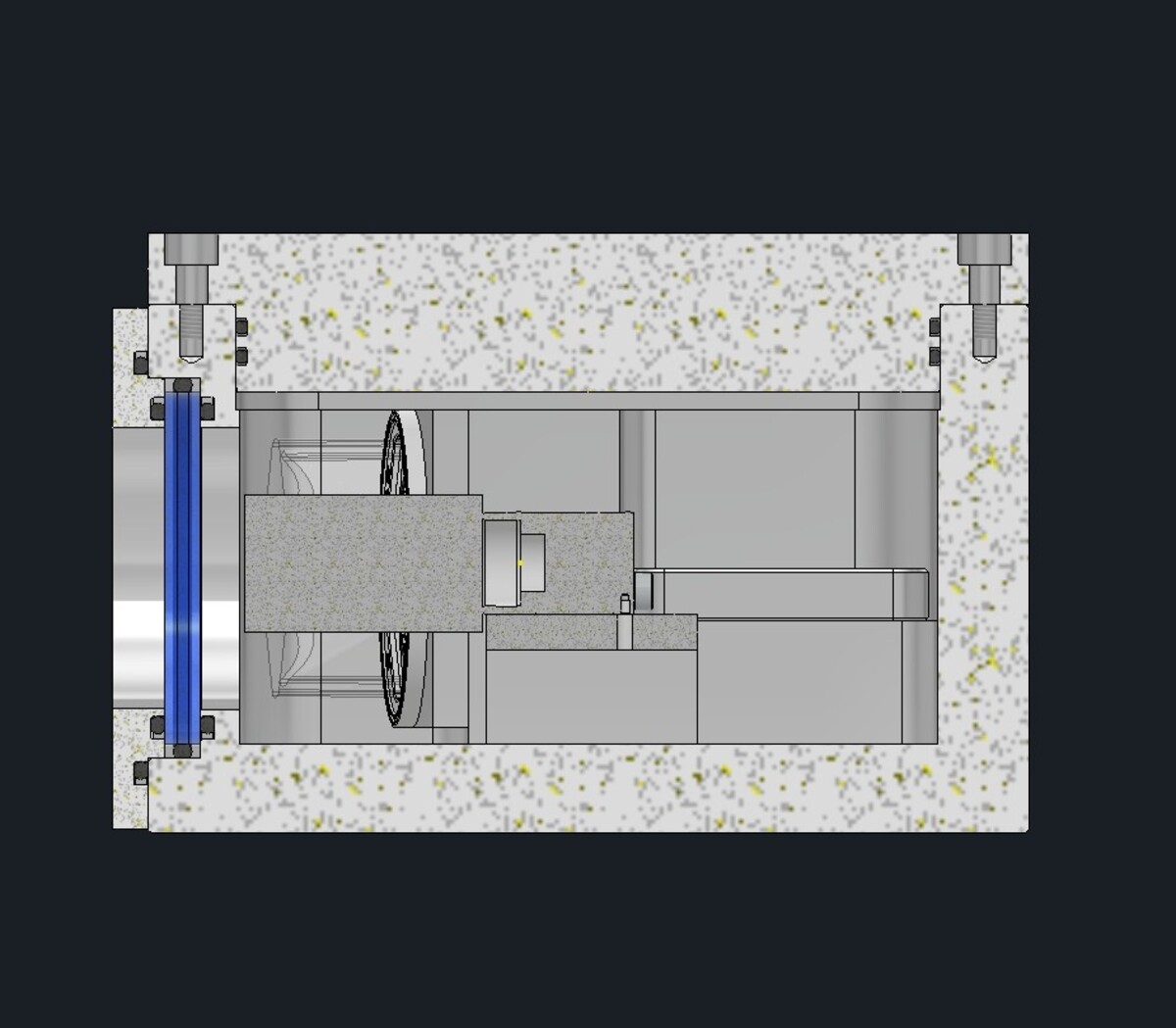

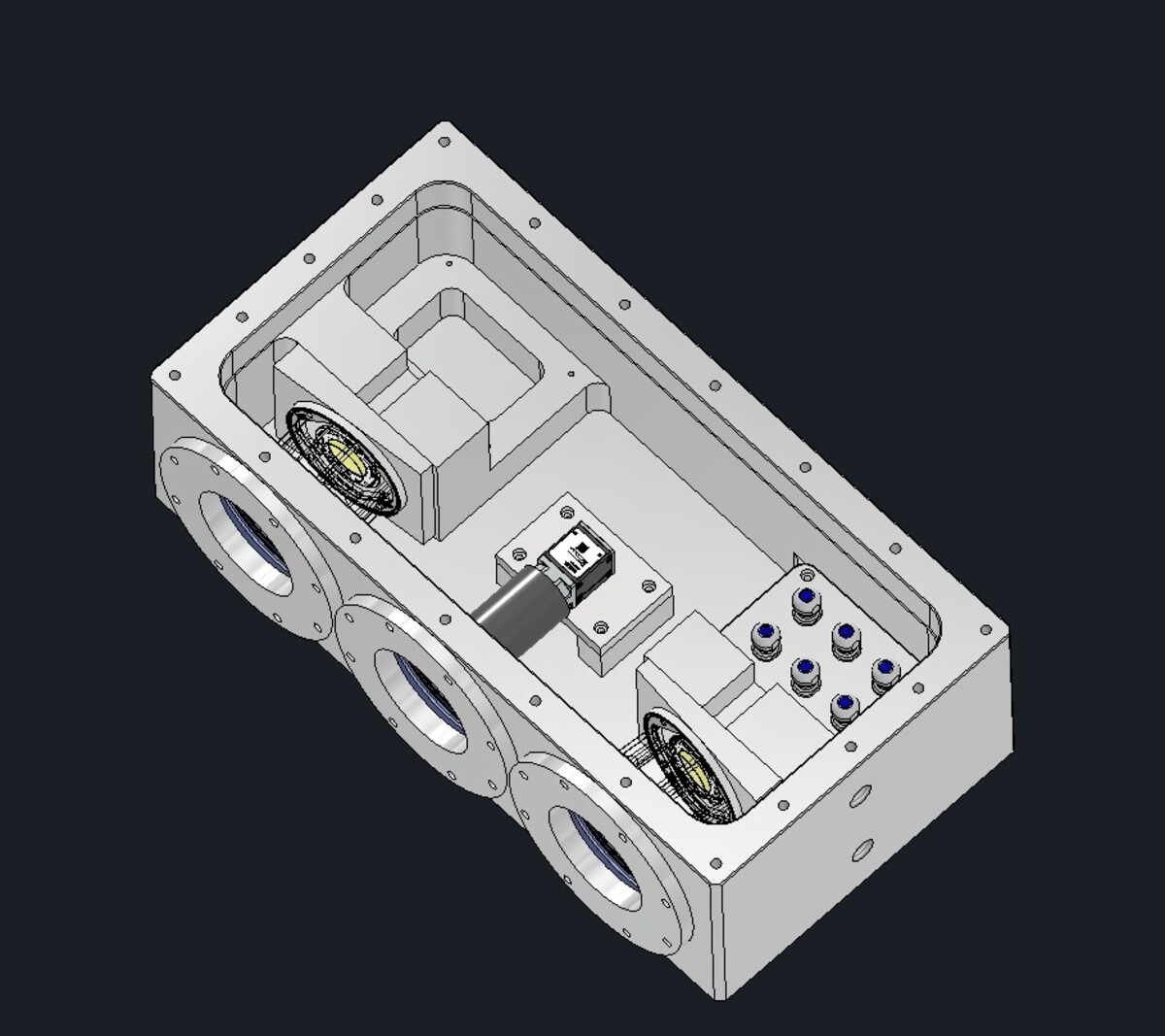

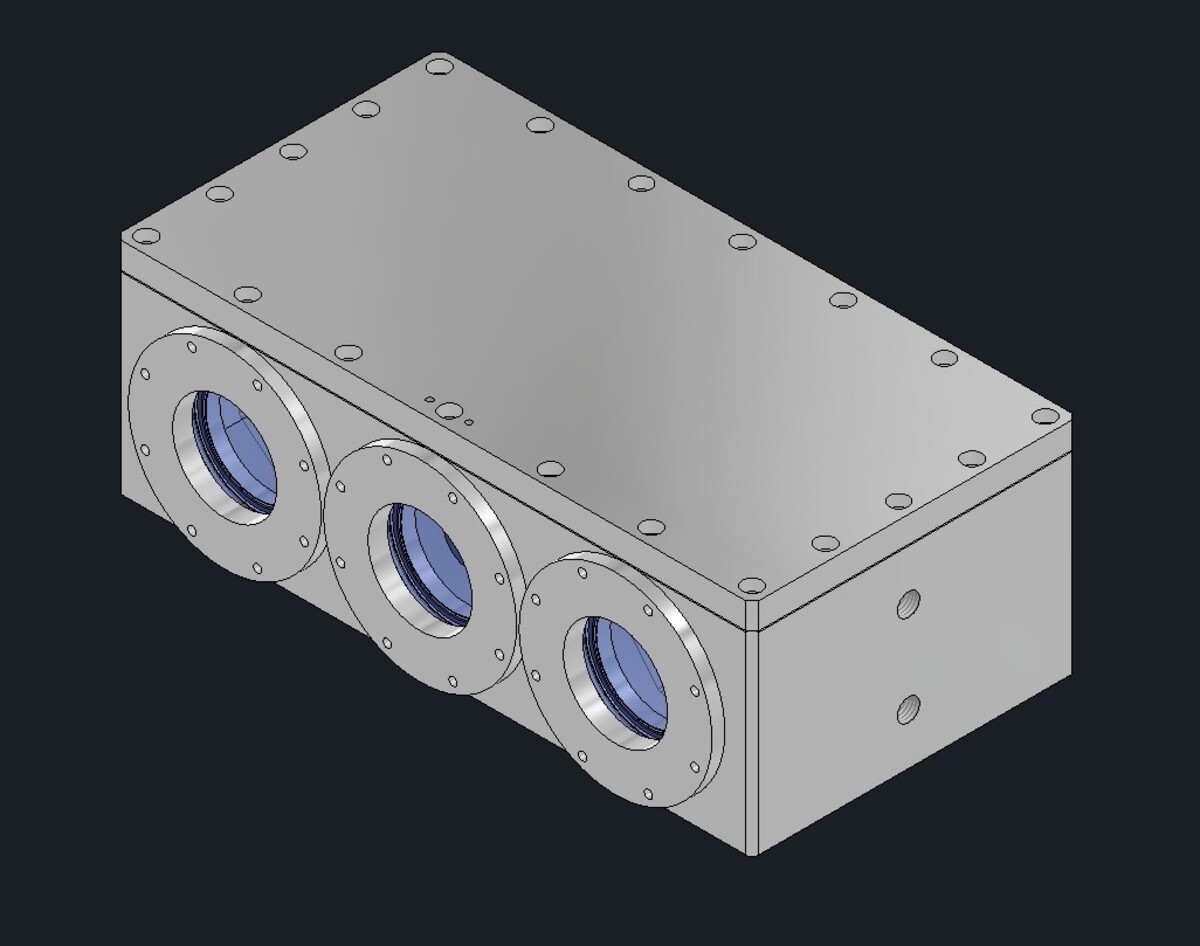

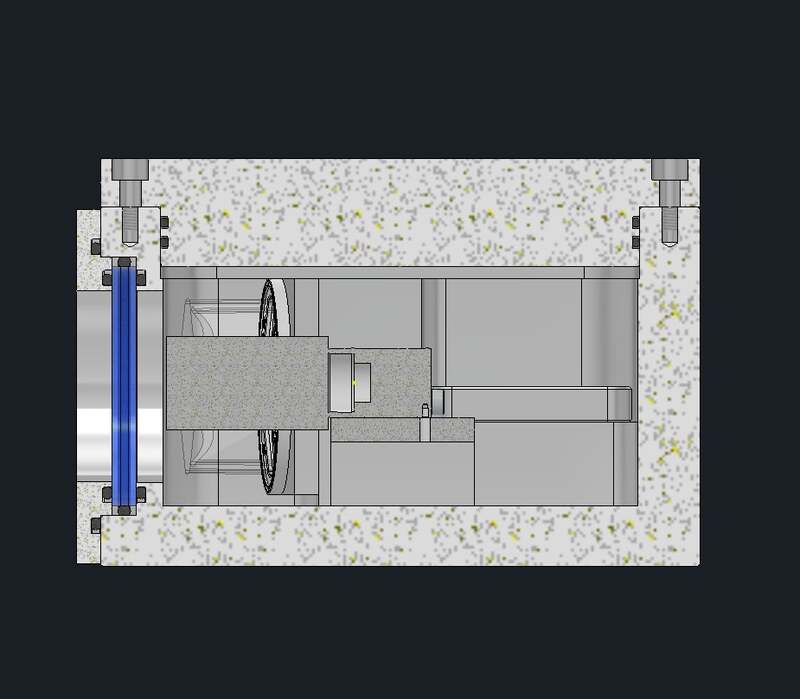

Die Umsetzung erfolgte durch die Entwicklung eines druckfesten, modular aufgebauten Gehäuses. Kamera, Sichtglas und LED-Beleuchtung sind so angeordnet, dass eine klare Sicht auf die Laufräder gewährleistet ist. Die Abdichtung basiert auf einem robusten Dichtkonzept. Die Konstruktion berücksichtigt reale Belastungen wie Vibrationen und Wasserstösse und erlaubt eine einfache Demontage einzelner Komponenten für Wartungsarbeiten.
Nutzen und Mehrwert für den Auftraggeber
Die druckfeste Konstruktion ermöglicht den Verbleib der Turbine im Bereitschaftsbetrieb, während die Kamera kontinuierlich Bilddaten liefert. Dadurch sinkt der Aufwand für Serviceeinsätze, und die Verfügbarkeit der Anlage steigt. Dies wirkt sich positiv auf die Betriebskosten aus.
Die modulare Bauweise erleichtert die Wartung und den gezielten Austausch einzelner Komponenten. Das führt langfristig zu einer effizienteren und planbaren Instandhaltung.
Die neue Lösung stärkt die Wettbewerbsfähigkeit der NG Hydro AG und bietet Betreibern eine wirtschaftlich überzeugende Möglichkeit zur automatisierten Zustandsüberwachung.
Simona Frevel
Geburtsdatum:17.04.2002 / Auftraggeber: NG Hydro Ag / Ausbildung: Polymechanikerin EFZ / Arbeitgeber: Schindler Aufzüge AG
