Entwicklung einer vertikalen Kleinwindkraftanlage
Diplomarbeit
In dieser Diplomarbeit wurde ein Prototyp einer vertikalen Kleinwindkraftanlage entwickelt, die bei 8 m/s Windgeschwindigkeit eine Nennleistung von 80 Watt erzielt und sich ideal für die autarke Energieversorgung im Outdoor- und Freizeitbereich eignet.
Kurzbeschreibung

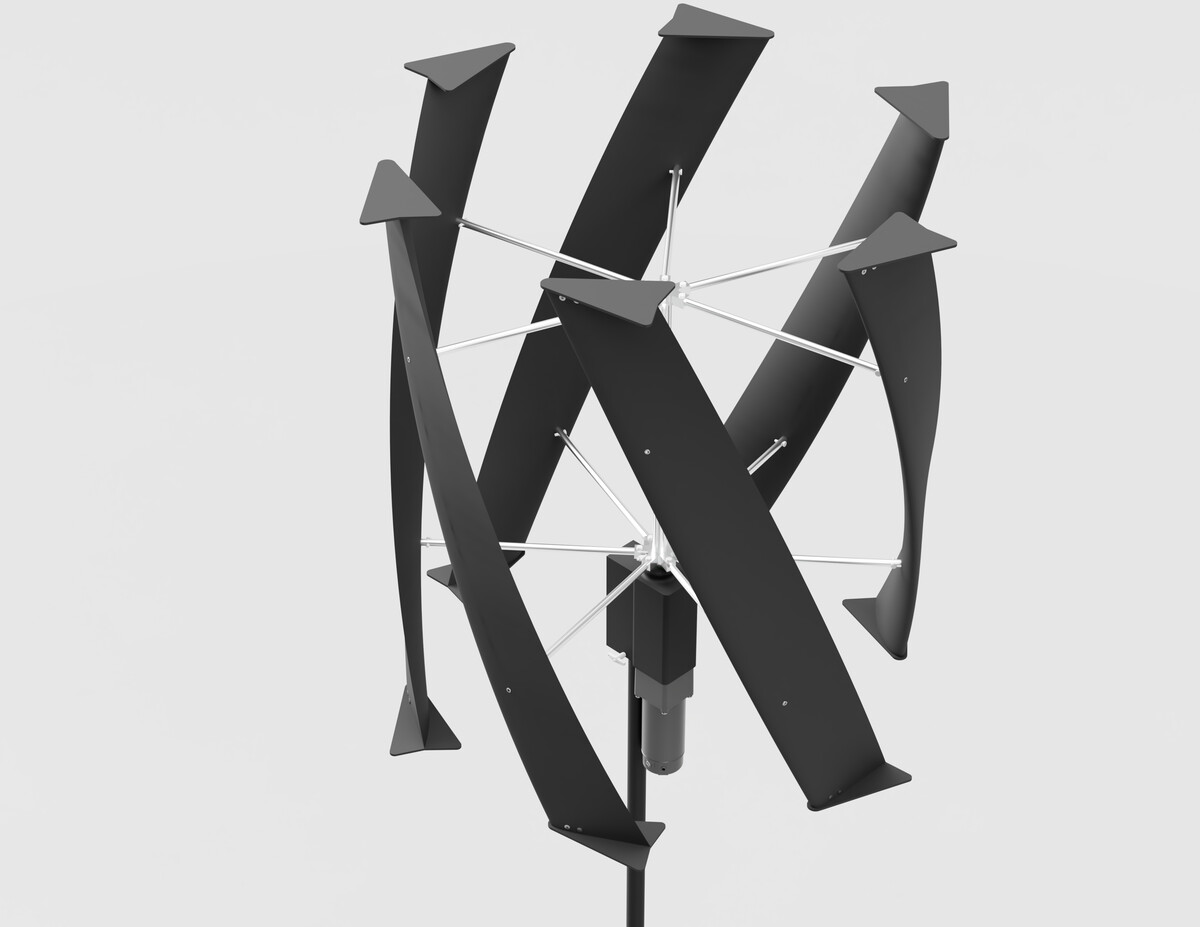

Im Rahmen dieser Diplomarbeit wurde ein Prototyp einer vertikalen Kleinwindkraftanlage entwicklet, der speziell auf die Anforderungen mobiler Energieversorgung im Campingbereich zugeschnitten ist. Der Darrieus-H-Rotor in Helixform mit sechs Rotorblättern erreicht laut Berechnungen bei einer Nennwindgeschwindigkeit von 8 m/s eine Leistung von über 80 W bei 12 V Gleichspannung. Die Konstruktion zeichnet sich durch ein Gesamtgewicht von knapp 18 kg und ein kompaktes Packmaß von 1,2 m × 0,3 m × 0,3 m aus, was den Transport und die Handhabung wesentlich erleichtert.

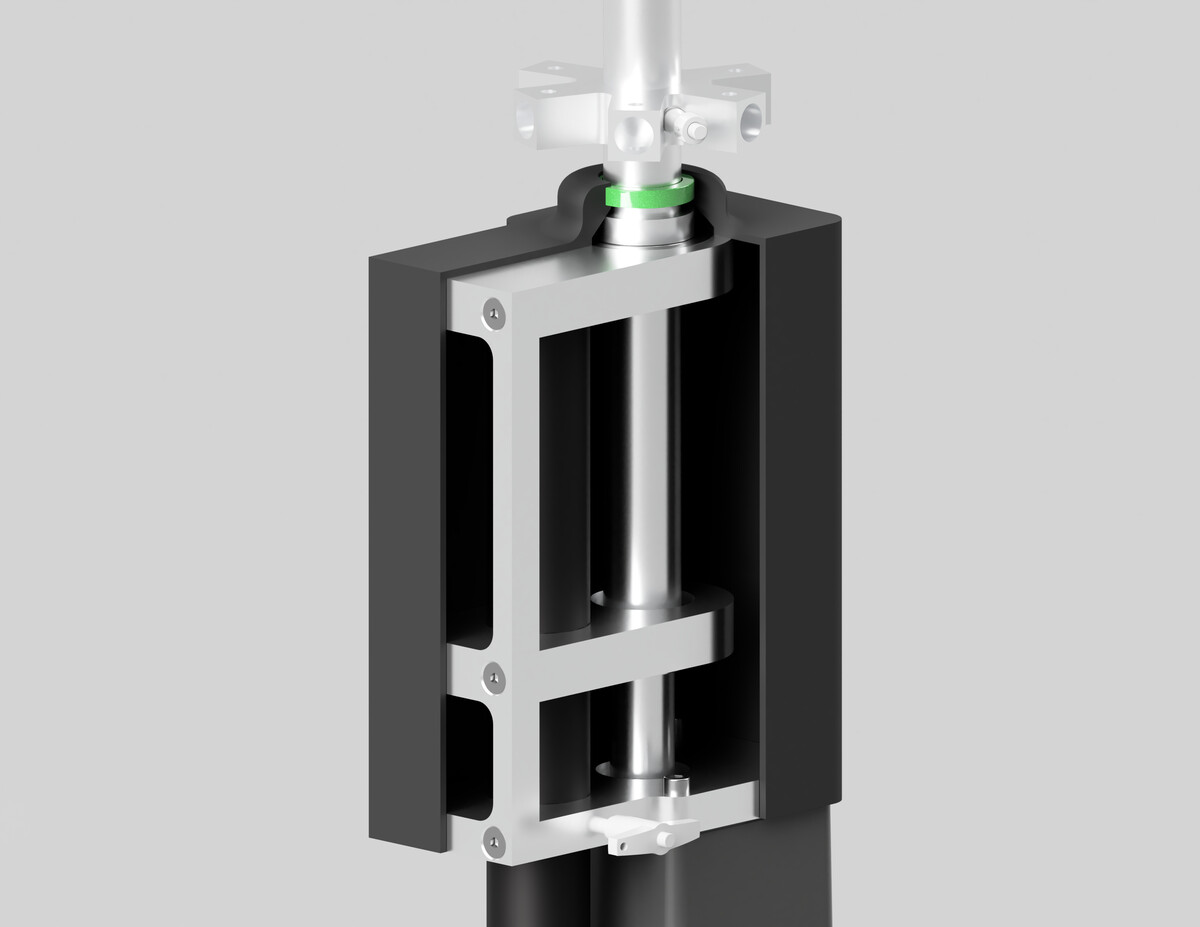

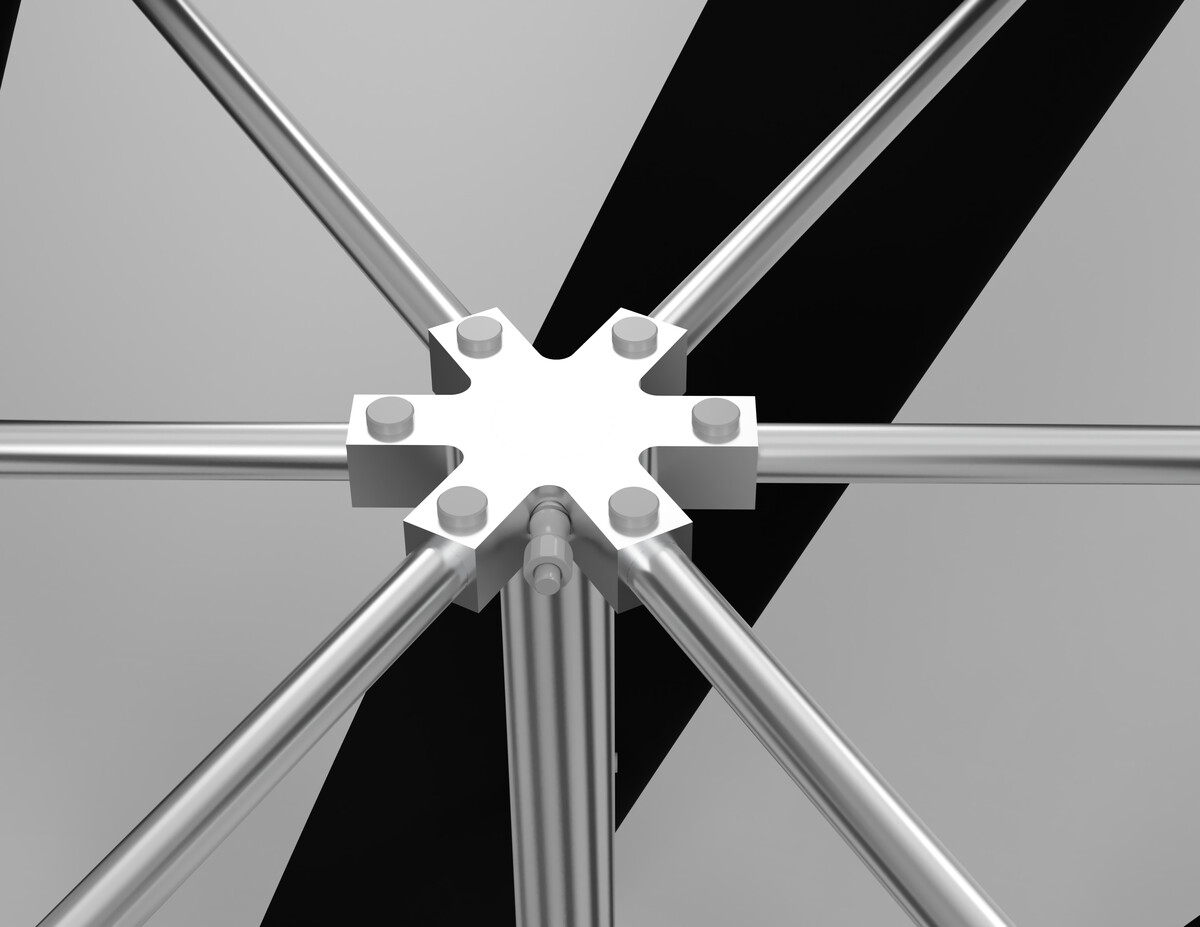

Die modular aufgebaute Windturbine lässt sich in weniger als 10 Minuten betriebsbereit aufbauen und verfügt über ein Verbindungssystem mittels Kugelsperrbolzen, das einen werkzeuglosen Aufbau ermöglicht. Der speziell ausgewählte DC-Motor mit Getriebe und der zugehörige DC-DC-Wandler gewährleisten eine stabile Spannungseinspeisung in das Bordnetz des VW T5 Campers. Die mechanischen und aerodynamischen Komponenten wurden mittels Berechnungen dimensioniert und in CAD vollständig konstruiert.
Lukas Amsler
Prozesstechniker bei Celeroton AG, gelernter Polymechaniker EFZ Fachrichtung Flugzeugmechaniker
