Welpenüberwachung
Evaluation, Umsetzung und Auswertung eines Überwachungssystems für Welpen
Die Diplomarbeit beschäftigt sich mit der Inbetriebnahme eines technologiebasierten Überwachungssystems und hat zum Ziel, Züchter/-innen während den ersten Lebenstagen der Welpen zu entlasten.
Management-Summary
Beschreibung meiner Diplomarbeit

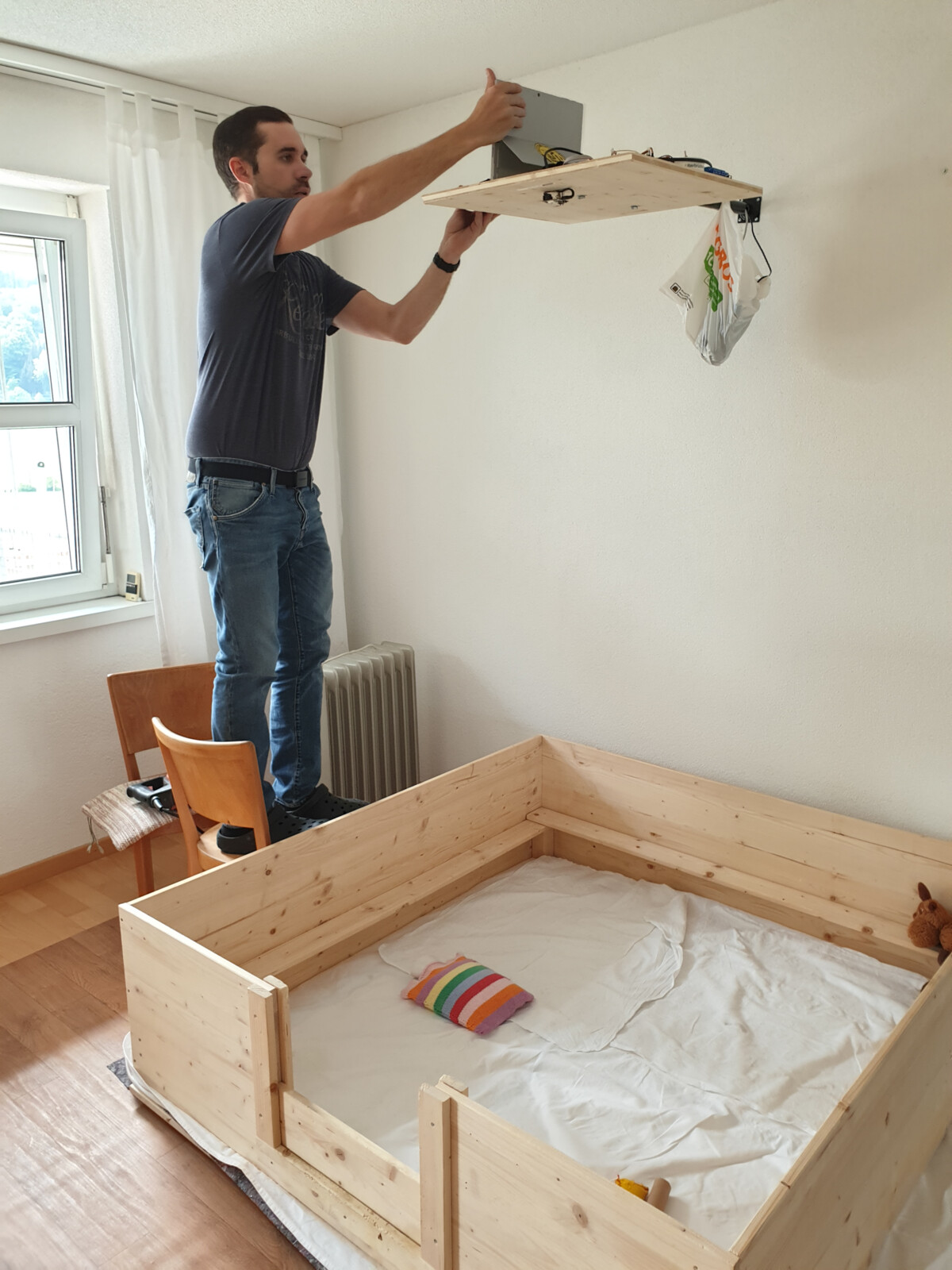

Im Rahmen des Projekts soll ein Überwachungssystem entwickelt werden, welches die Überwachung von Welpen in der Wurfbox erleichtert. Dies ist insbesondere in den ersten Lebenstagen von Welpen sehr wichtig und stellt eine gute Entwicklung der Welpen sicher. Beim Ausbruch eines Welpen aus der Wurfbox soll das System den Züchter bzw. die Züchterin per SMS alarmieren. Eine wichtige Spezifikation ist die Blockierung des Alarms in bestimmten Situationen, beispielsweise, wenn die Welpen bewusst aus der Box herausgenommen werden.

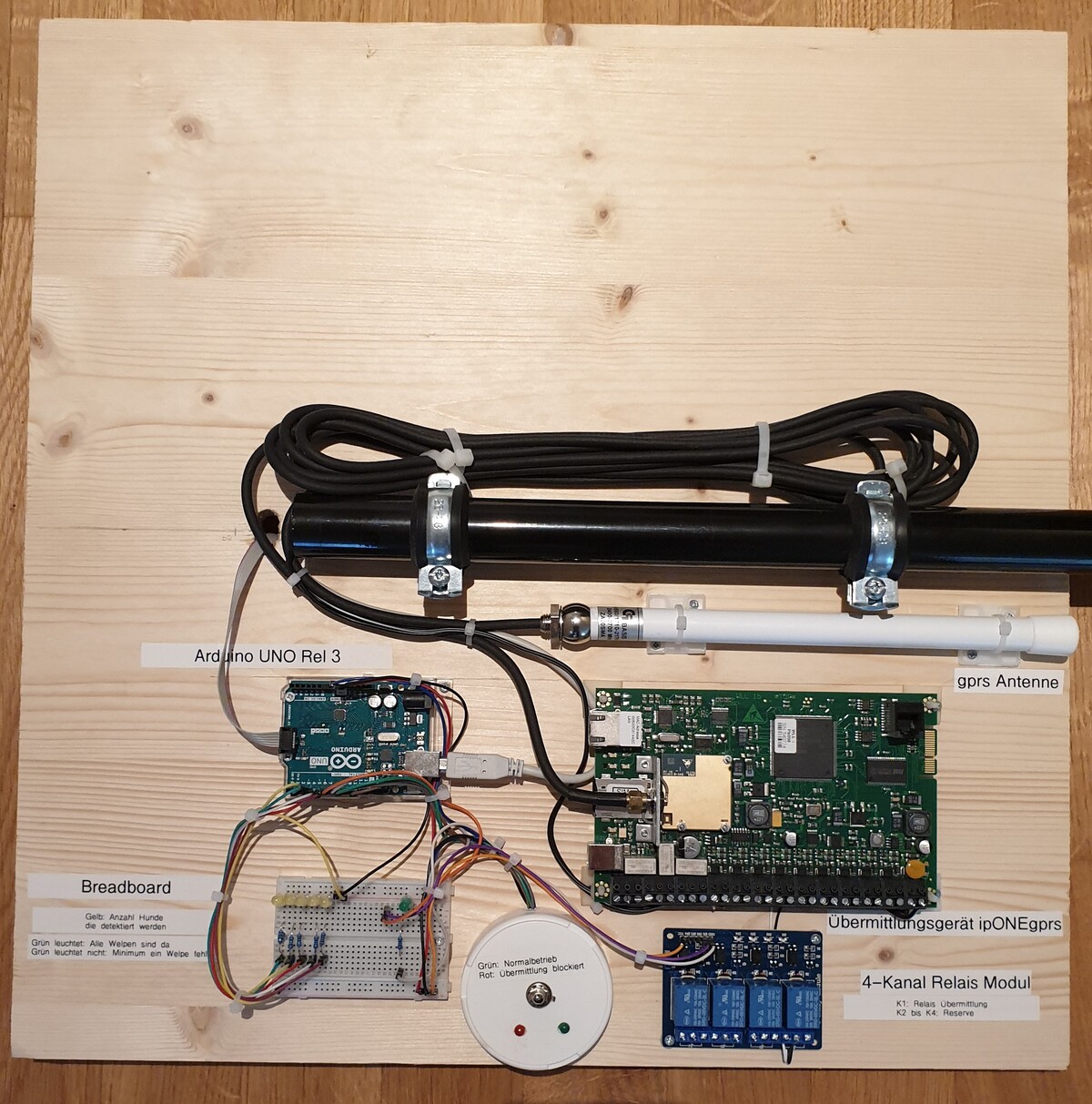

Nach eingehender Evaluation und Pilotierung wurden folgende Hardware-Komponenten im System integriert (vgl. mit dem Kontextdiagramm Realisierung):
- Pixy Cam2

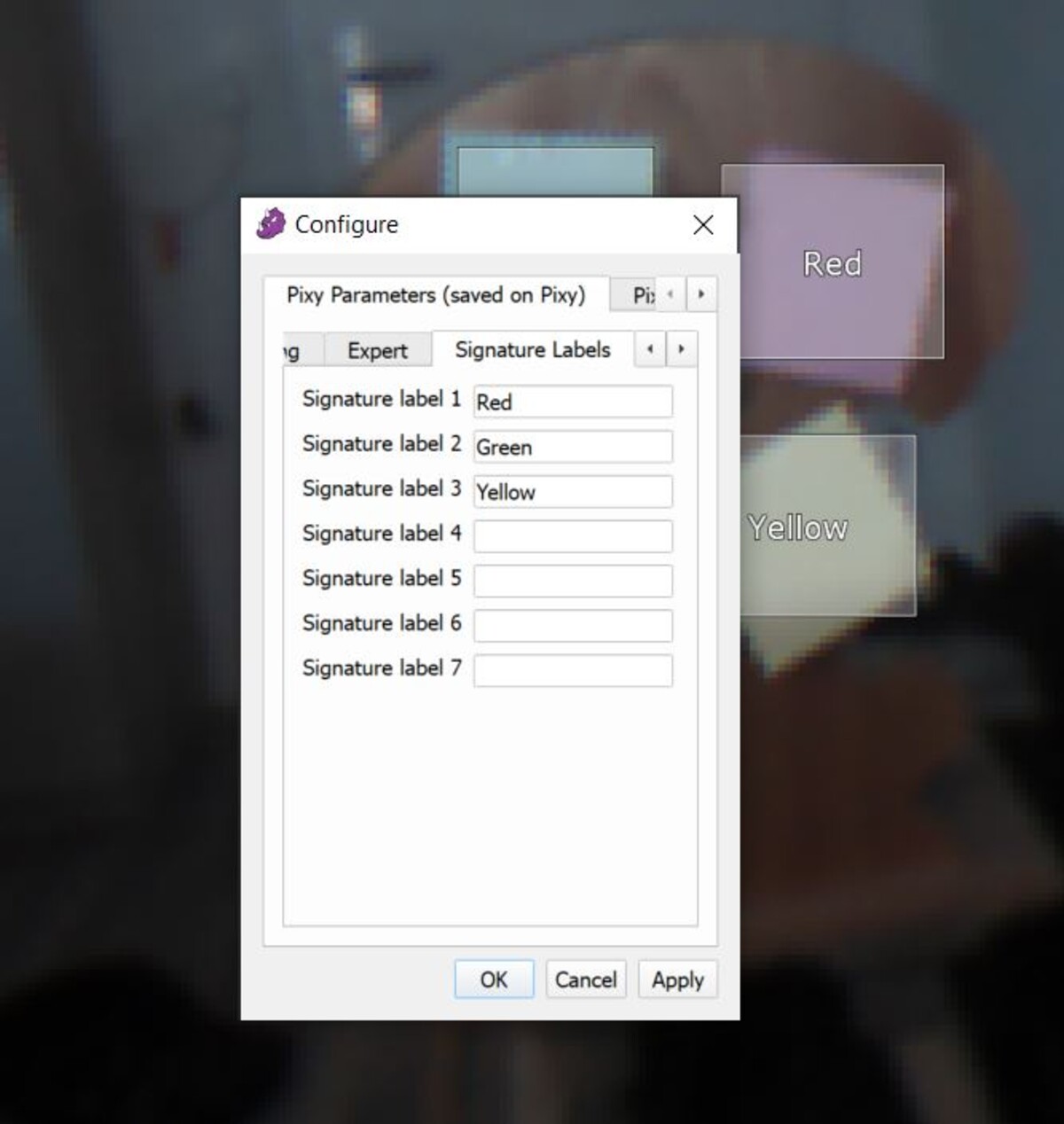

Die Pixy Cam2 detektiert die Objekte und leitet die Information an dem Microcontroller weiter. - Arduino Uno Rel 3
Das Herzstück des Systems. Auf dem Arduino ist die Software programmiert, es schaltet und verwaltet das System. - Breadboard

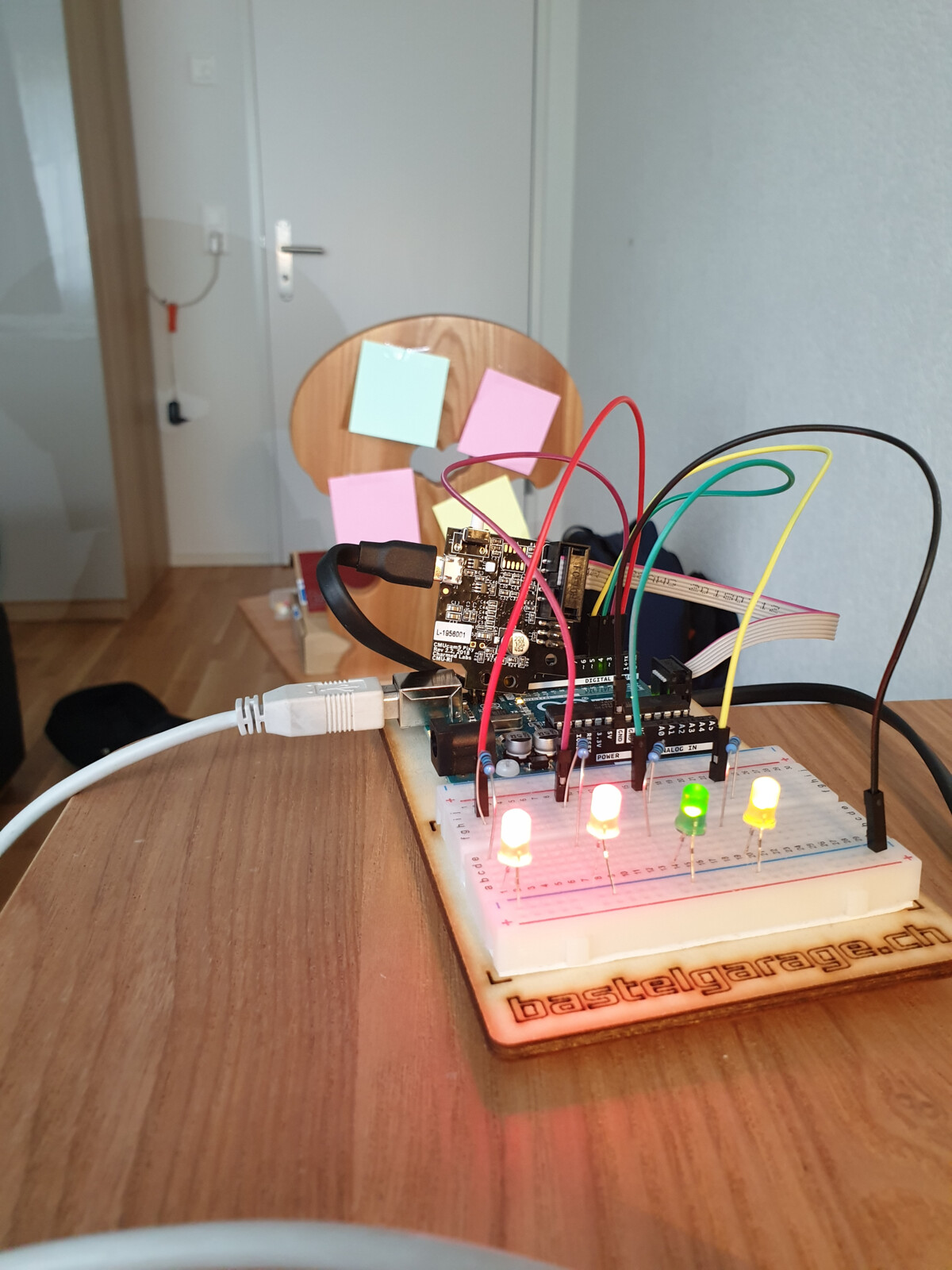

Auf dem Breadboard sind 5 gelbe LEDs verbaut. Jedes LED steht für einen Welpen. Das Grüne LED zeigt nur an, ob alle fünf Welpen detektiert werden. - Schalter
Der Blockier-Schalter ist mit einem roten und grünen LED ausgestattet. Die LEDs zeigen den Schalterzustand an. - 4-Kanal Relais Modul
Übermittelt das Signal vom Arduino auf das Übermittlungsgerät. Drei Kanäle sind als Reserve für Erweiterungen gedacht. - Übermittlungsgerät ipONEgprs
Das Übermittlungsgerät sendet bei einem Ausbruch eines oder mehrerer Welpen dem Kunden eine Alarm-SMS - gprs Antenne
Übermittelt die Nachricht (SMS) an den Kunden.
Das Projekt soll eine bedürfnisgerechte auf den Kunden abgestimmte Lösung aufzeigen, aber auch als Basis für Erweiterungen dienen. So ist das Resultat dieser Diplomarbeit je nach Wunsch mit weiteren Komponenten erweiterbar und kann mit weiteren Alarmierungsmitteln ausgestattet werden.
Oliver Aegerter
Bauleintender Elektromonteur bis 2014, danach Systemtechniker bei der Securiton AG. 2018 Beförderung zum Fachtechniker (Support und Betrieb von Sonderbrandsystemen). Weiterbildung: Büro- und Handelsdiplom
oliver-aegerter@bluewin.ch
+41 79 935 99 61
Diagramme aus der Diplomarbeit
Nachfolgend sind die realisierten Diagramme und das Schema vom Gesamtsystem in PDF-Form zum Herunterladen
Hier geht es zu meiner Diplomarbeit
Download Diplomarbeit
