Smart Mirror

Ausgangslage

Im Rahmen dieser Arbeit wurde ein Smart Mirror entwickelt, der als kostengünstige und modular erweiterbare Lösung konzipiert wurde. Das Ziel war die Realisierung eines Systems, das sowohl als klassischer Spiegel, als auch als Informationsplattform dient. Die Benutzeroberfläche stellt Wetterdaten, Kalenderinformationen, Uhrzeit, Feiertags-Countdowns sowie Staumeldungen dar. Ähnliche Produkte auf dem Markt sind entweder preislich hoch oder in ihrer Abmessungen und Erweiterbarkeit beschränkt. Aus diesem Grund wurde nach einer kostengünstigen und modularen Lösung gesucht.

Vorgehen

Die Projektumsetzung erfolgte nach dem klassischen Phasenmodell. Es wurden drei Varianten eruiert und mittels SWOT-Analyse, ABC-Priorisierung, Nutzwertanalyse und Sensitivitätsanalyse bewertet:

• Variante Personalisiert
• Variante Wetterstation & Lichtsteuerung
• Variante Smart Home mit Raumklimasensoren

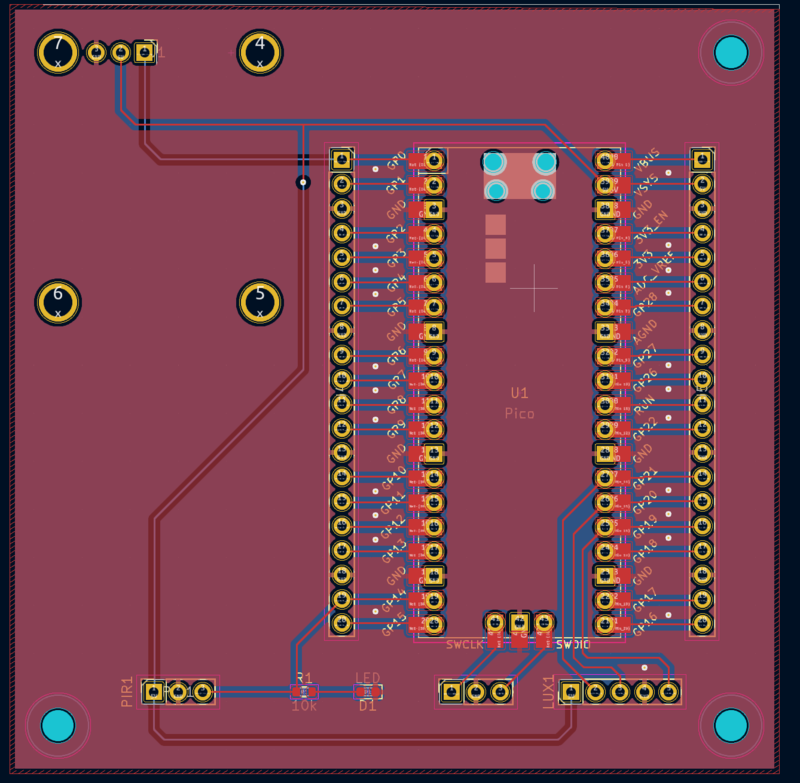

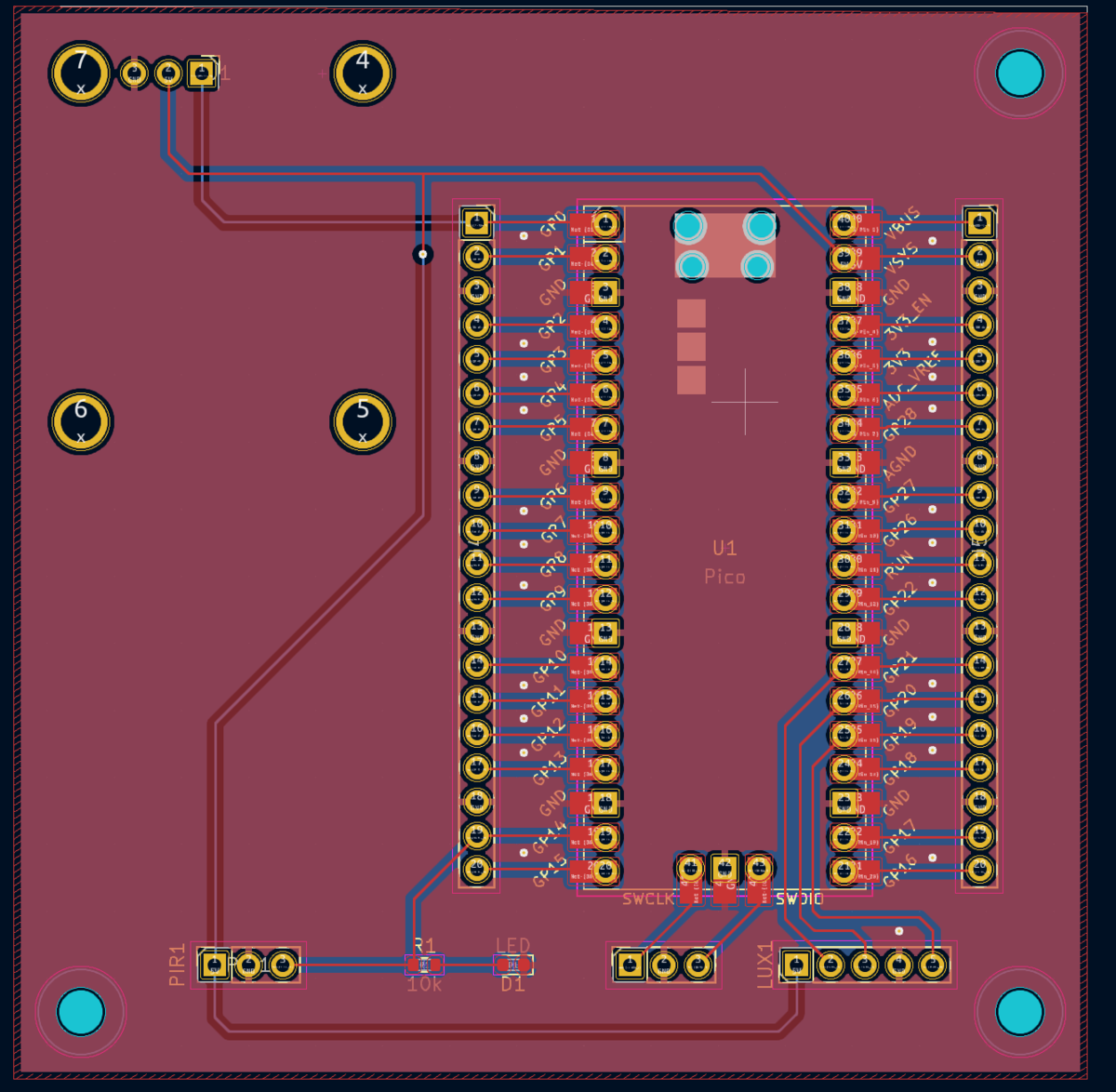

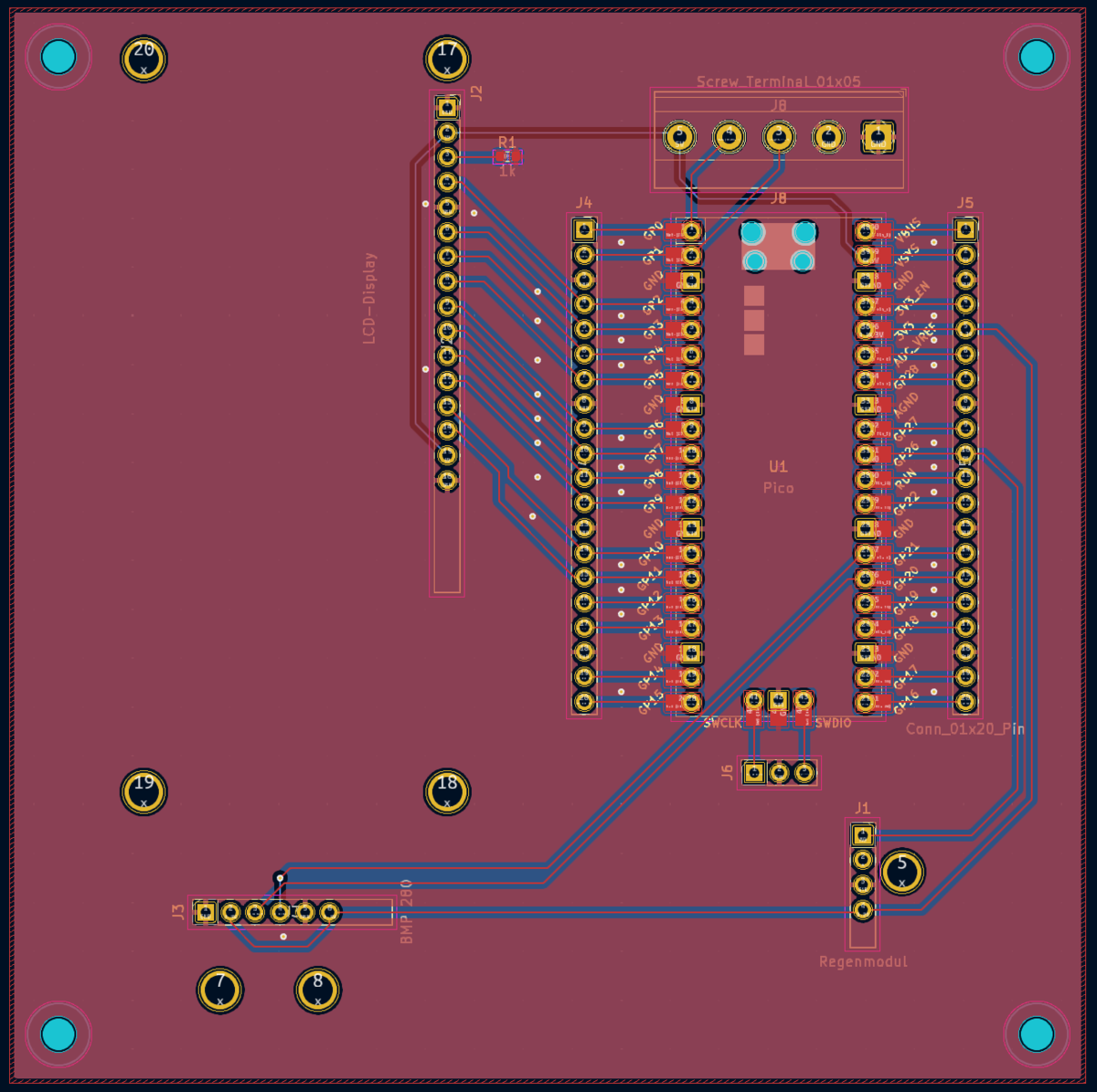

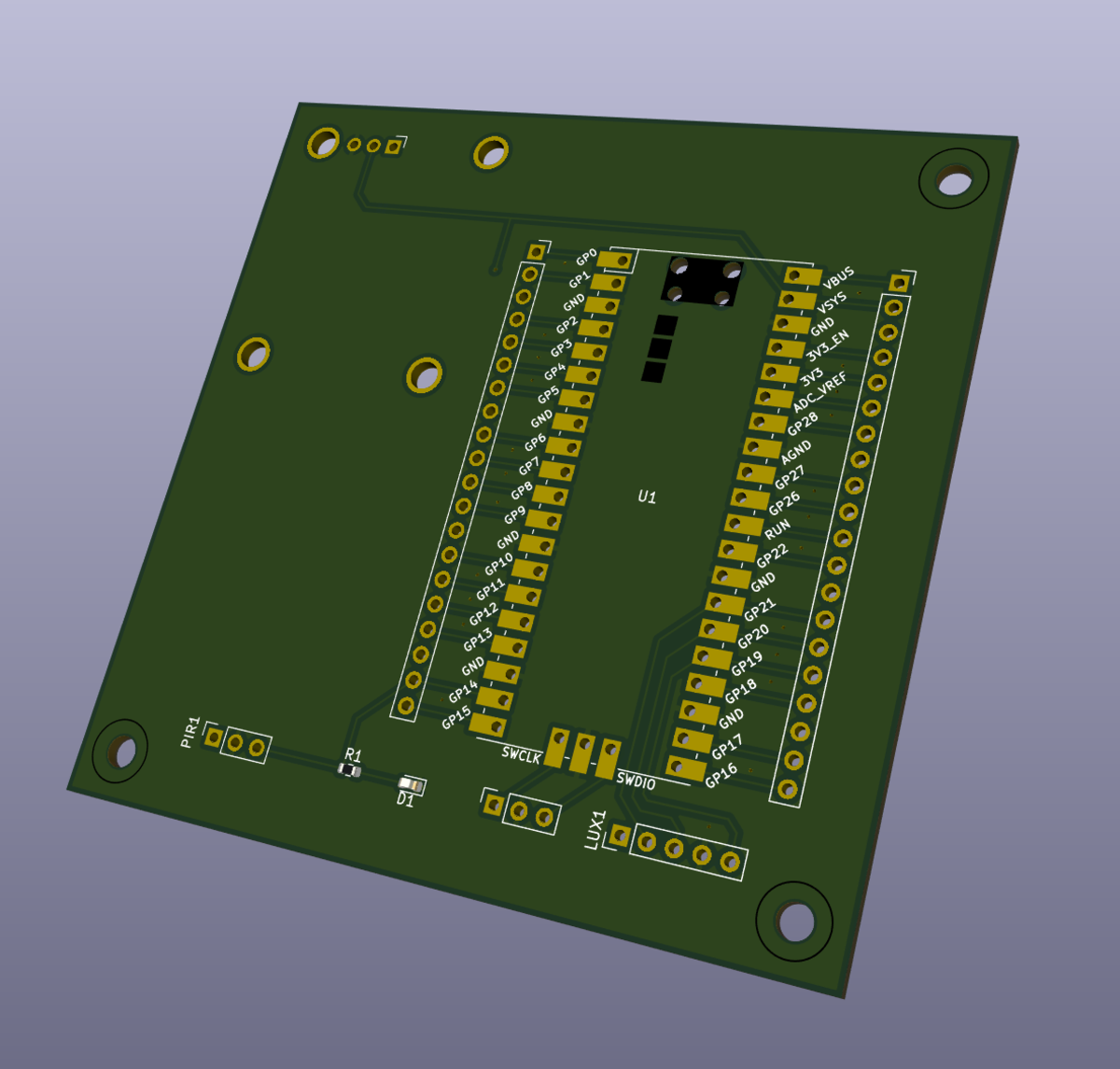

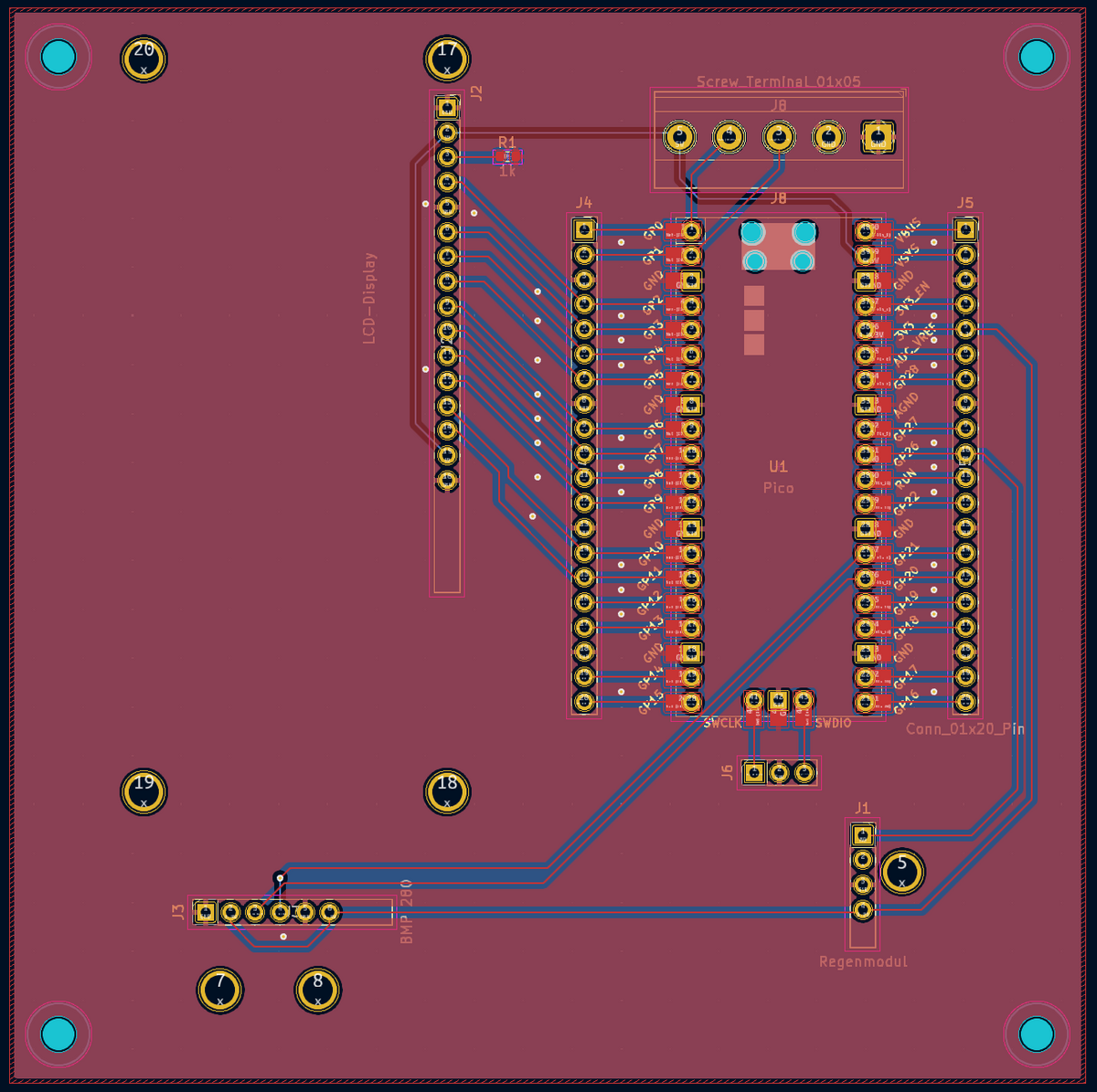

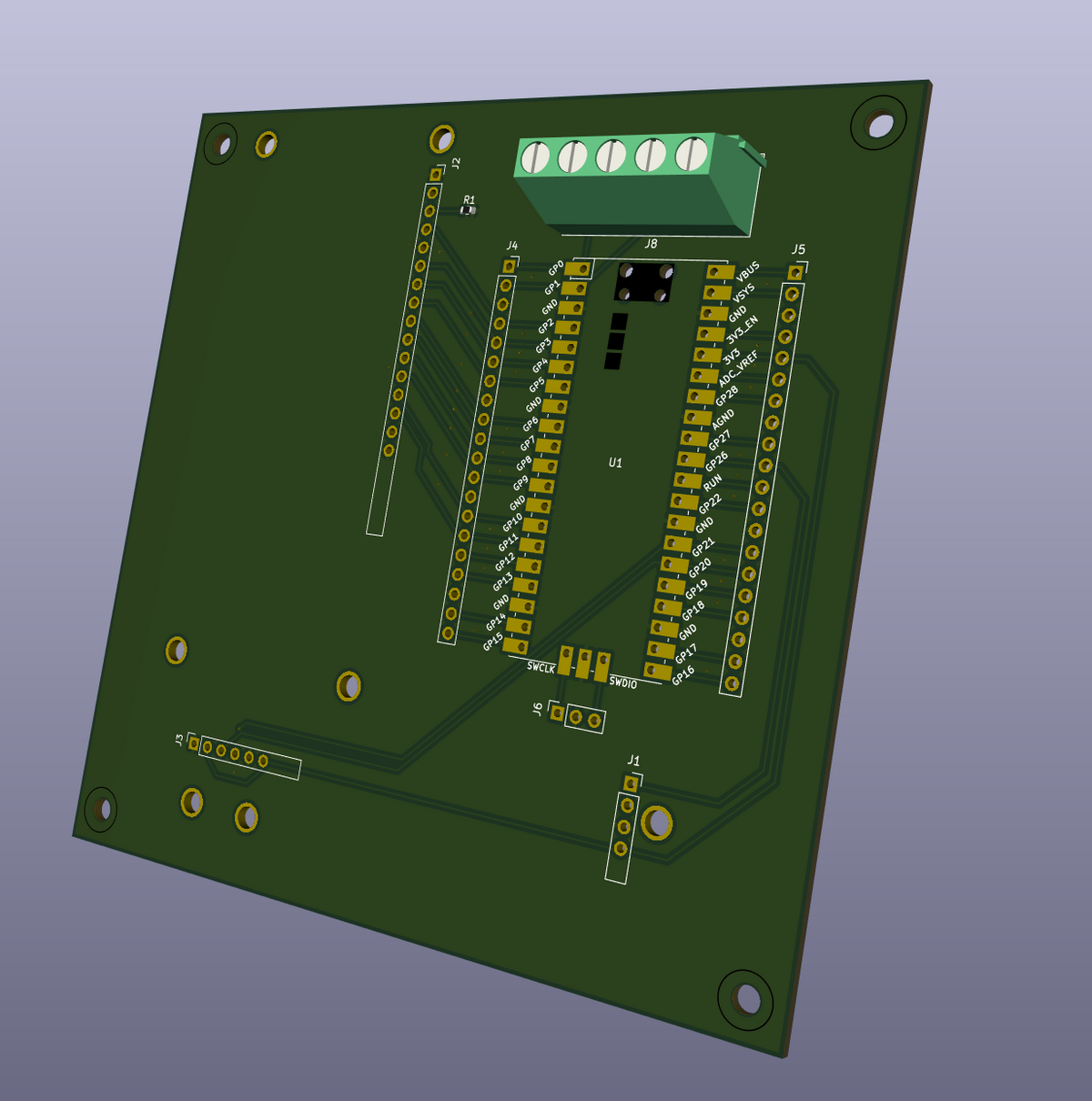

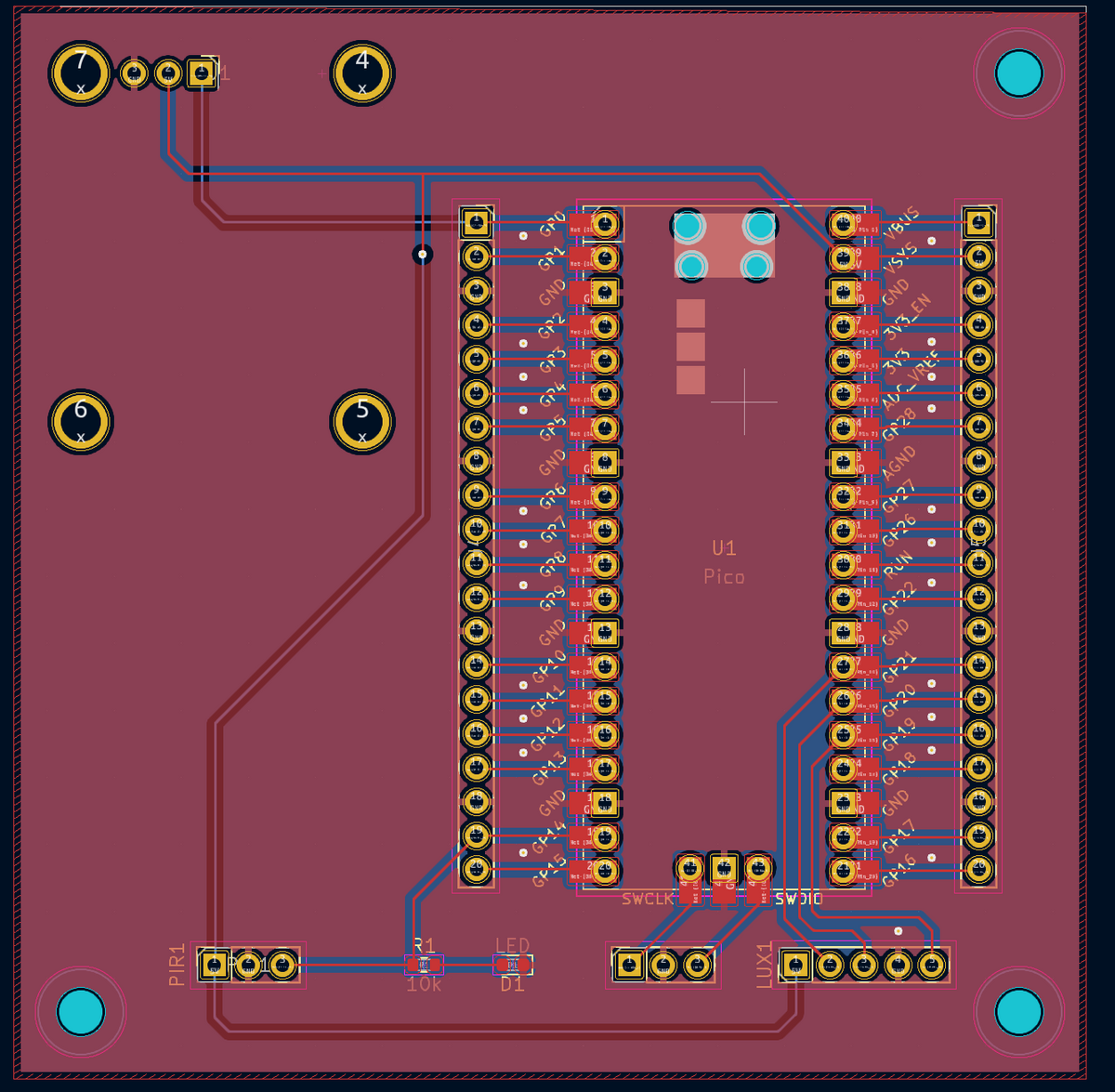

Die Variante Wetterstation & Lichtsteuerung wurde als geeignetste Lösung ausgewertet und weiter ausgearbeitet. Die Umsetzung beinhaltete die Entwicklung zweier PCB-Prints. Einer für die „Wetterstation“ und einer für den „Smart Mirror“. Beide wurden mit Mikrocontrollern, Sensoren und einem Print zusätzlich noch mit einem Display ausgestattet. Die Firmware wurde evaluiert und Home Assistant als zentrale Plattform für Visualisierung und Steuerung implementiert. Die Benutzeroberfläche wurde individuell gestaltet und zeigt alle relevanten Informationen übersichtlich an.

Ergebnisse

Die definierten Projektziele wurden größtenteils erreicht. Die Benutzeroberfläche ist mobil abrufbar und einfach bedienbar. Die Beleuchtung kann sowohl über Sprachsteuerung als auch über das Dashboard gesteuert werden. Die Wetterstation liefert zuverlässige Daten, wobei die Temperaturmessung noch optimiert werden könnte. Die eingesetzte Spiegelfolie erwies sich als ungeeignet, da sie die Spiegelbildqualität beeinträchtigt. Insgesamt wurden vier Ziele vollständig erreicht, zwei teilweise und eines nicht. Die Systemtests bestätigten die Funktionalität aller Komponenten. Die Automatisierung über Home Assistant funktioniert wie vorgesehen.

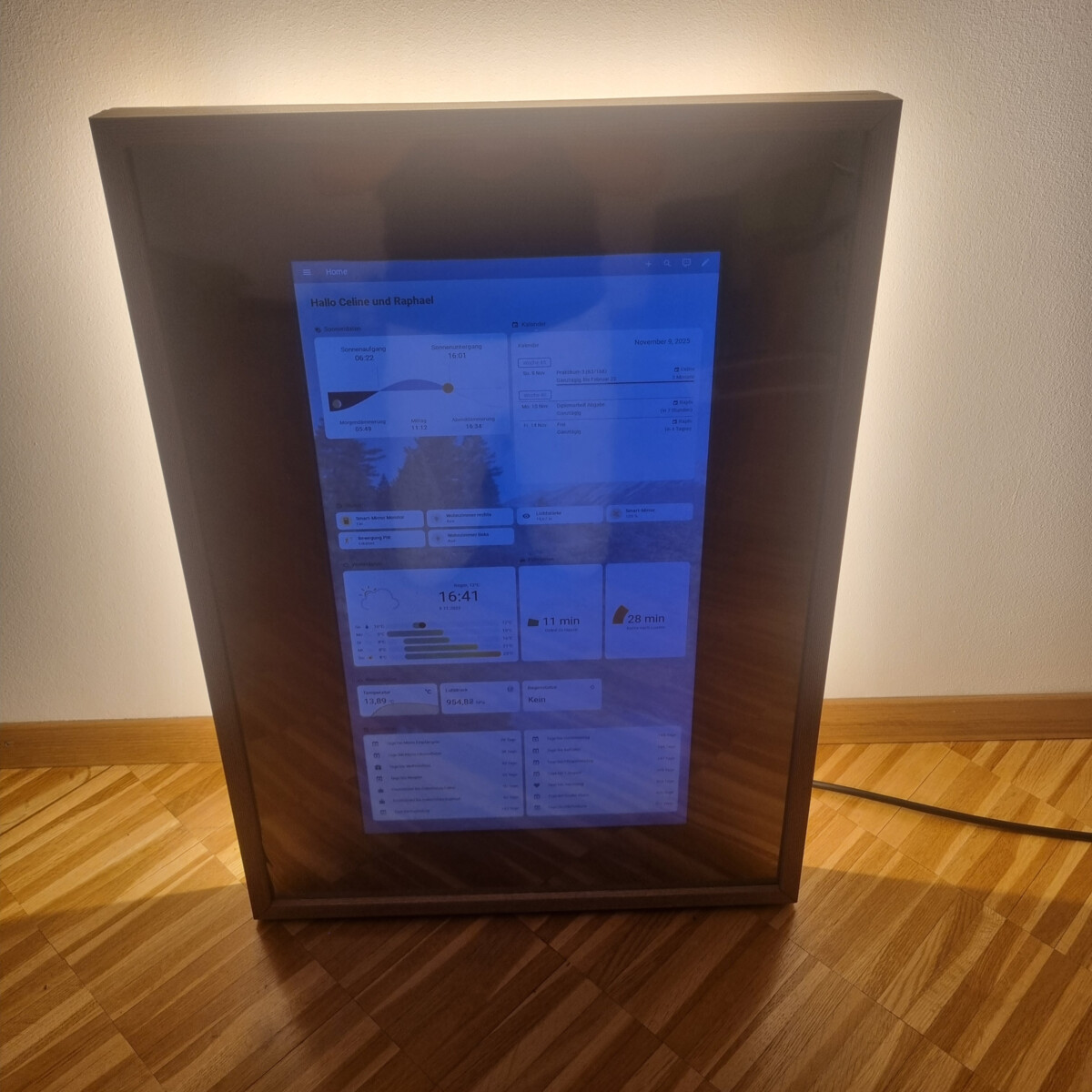

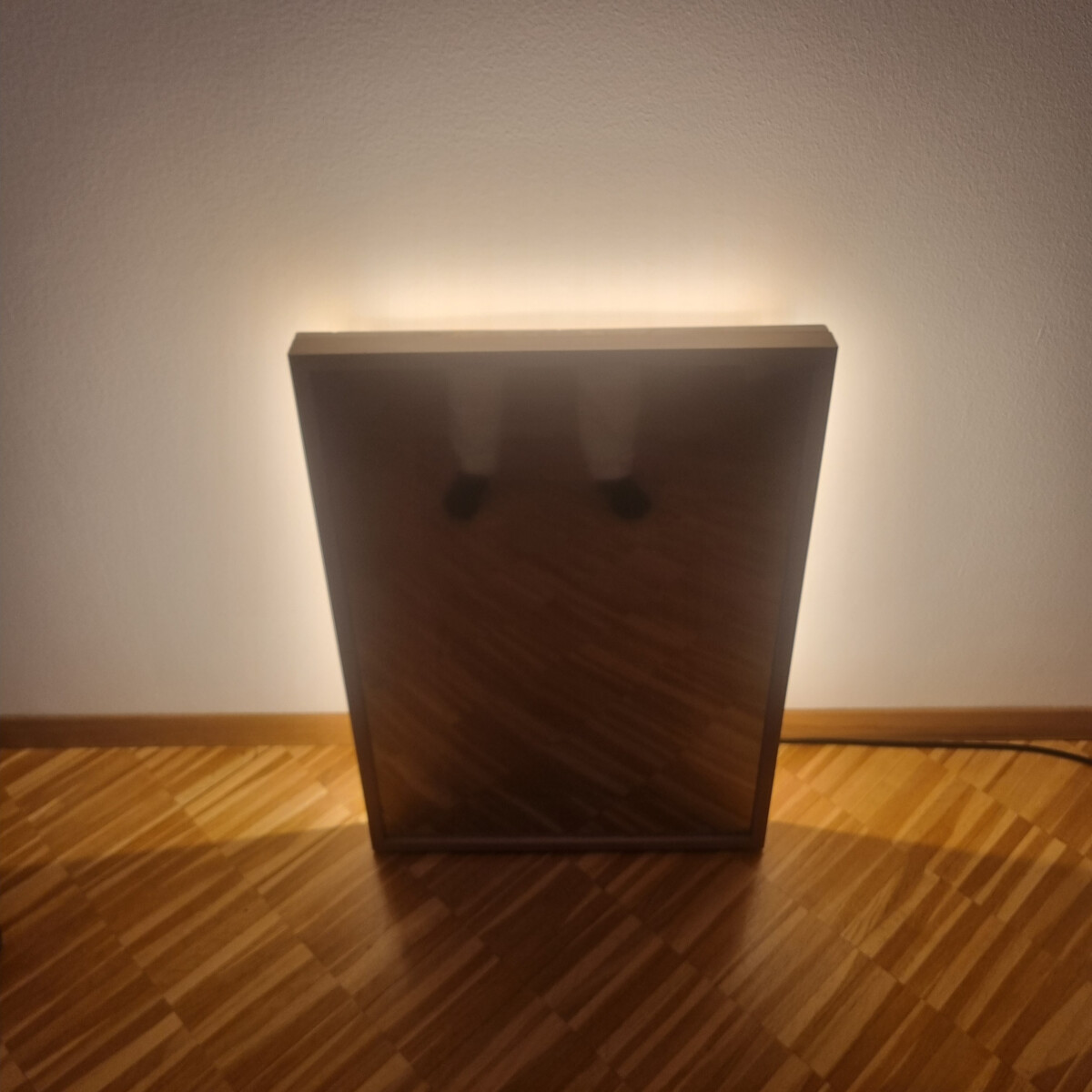

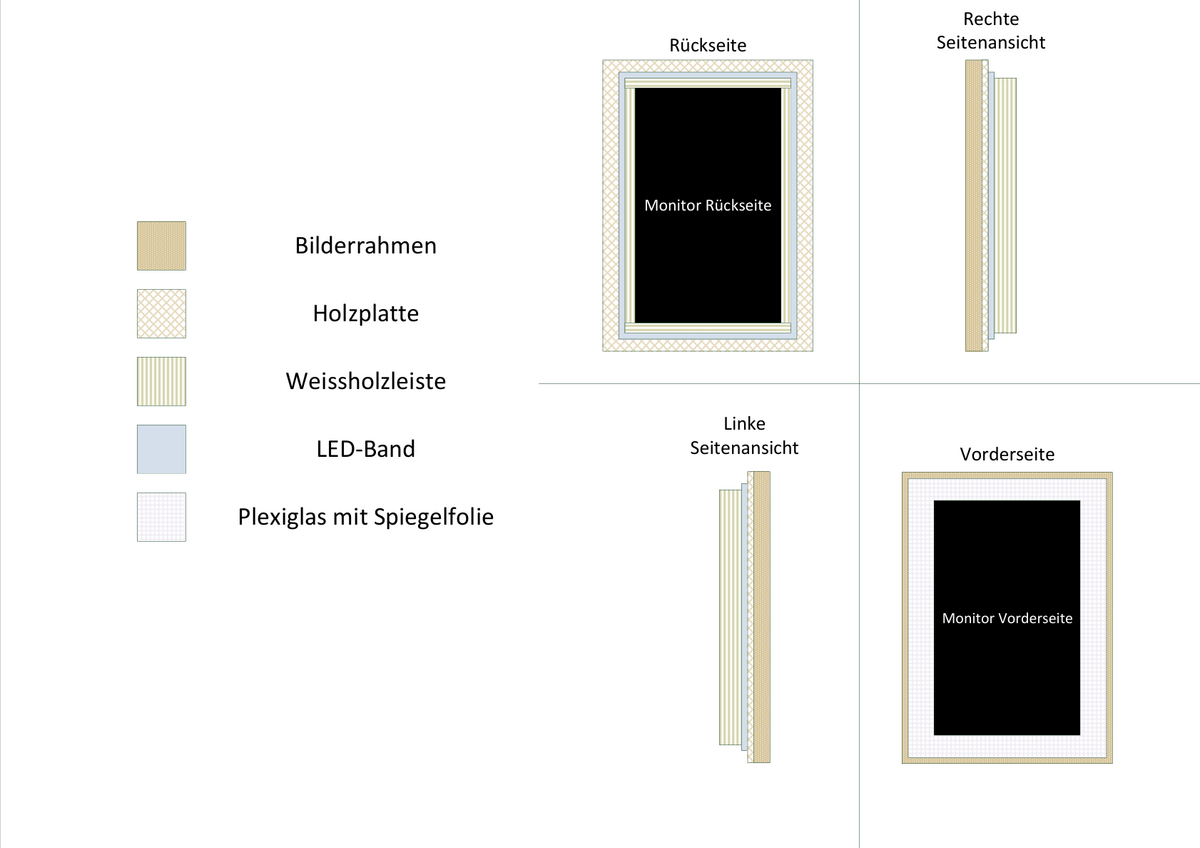

Impressionen

/

Ausblick

Ich werde weiterhin den Home Assistant benutzen, da ich mit diesem eine eigen gestaltbare Benutzeroberfläche erstellen kann. Ich könnte mir Vorstellen, eine gesamte Automation des Einfamilienhauses meiner Freundin mithilfe von Home Assistant zu erstellen. Die Elektroheizöfen der einzelnen Zimmer, sowie auch das Licht aus der Ferne zu aktivieren oder deaktivieren, wäre ein prädestiniertes Projekt für den Home Assistant.
