Balkonbewässerung

Vorgehen

Die Diplomarbeit begann ich mit der Eingabe meines Pflichtenhefts. In diesem habe ich alle Endergebnisse und Erfolgskriterien niedergeschrieben, welche für meine Diplomarbeit entscheidend waren. Anhand von diesen Zielen habe ich anschliessend meine Bewässerung umgesetzt.

Nachdem ich die Projektinitialisierung sowie die Projektplanung abgeschlossen hatte, ging ich über zur Realisierung meiner Diplomarbeit.

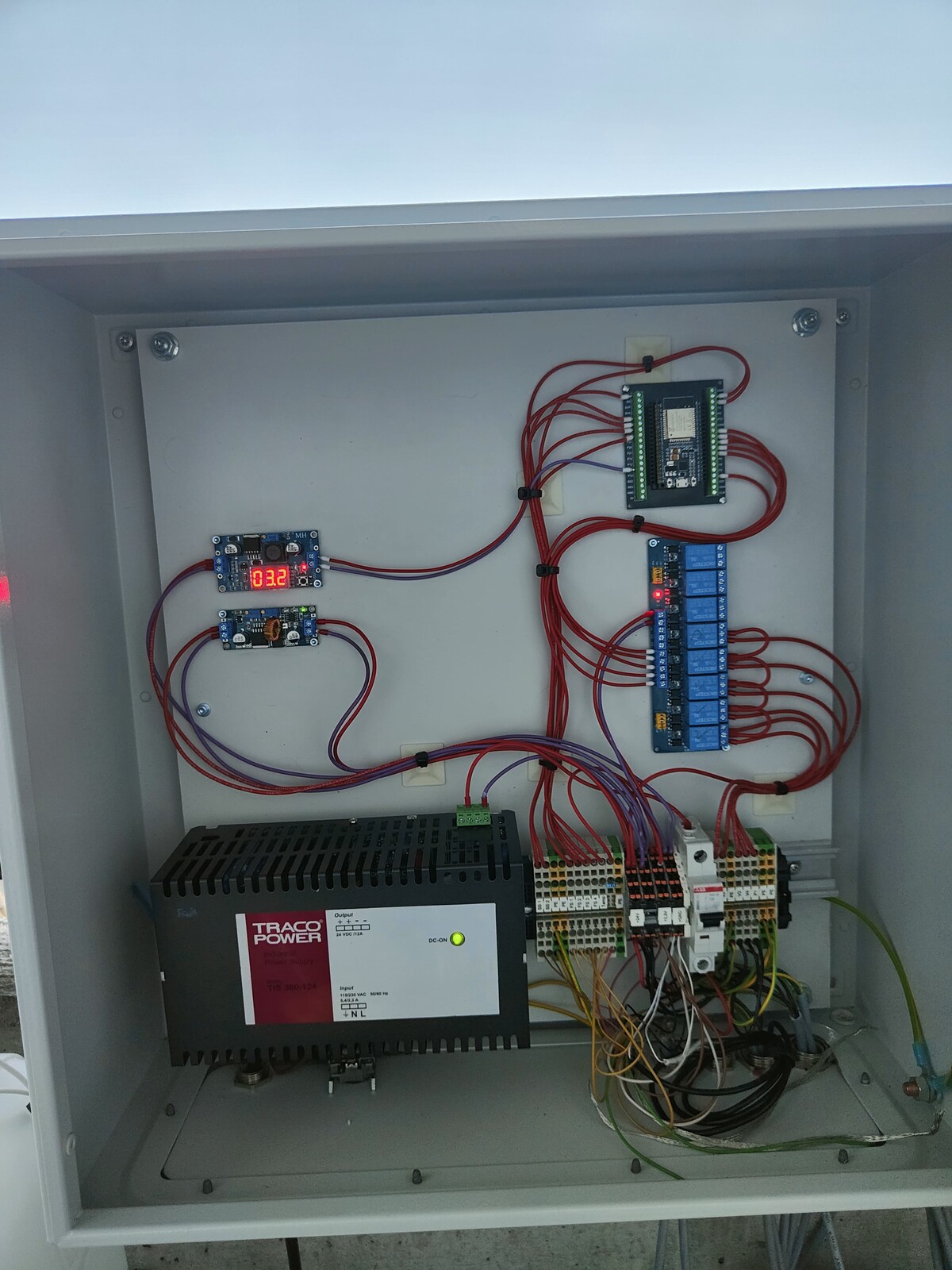

In der Projektrealisierung teilte ich meine Bewässerung in Teilfunktion auf. Für jede dieser Teilfunktionen führte ich anschliessend eine Evaluation durch. Hierbei entschied ich mich auch für die Softwareprogramme. So ist auf dem Balkon ein ESP32 Microcontroller verbaut, welcher die Sensorik einliest. Dieser steuert mir auch die Pumpe und Wasserventile an. Auf diesem läuft das Programm Arduino. Für die Visualisierung wählte ich das Programm Node-Red. Dies ermöglichte es mir mit wenig Aufwand eine ansehnliche Visualisierung zu erstellen. Dieses Programm läuft auf einem Raspberry Pi4. Mittels MQTT-Broker, dieser ist ebenfalls auf dem Raspberry Pi4 installiert, kommunizieren diesen beiden Systeme miteinander.

Eindrücke der Diplomarbeit

/

Ergebnisse

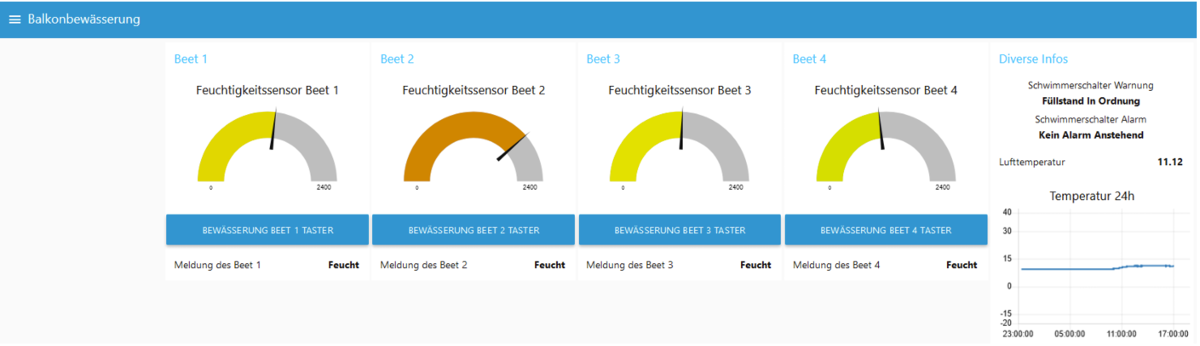

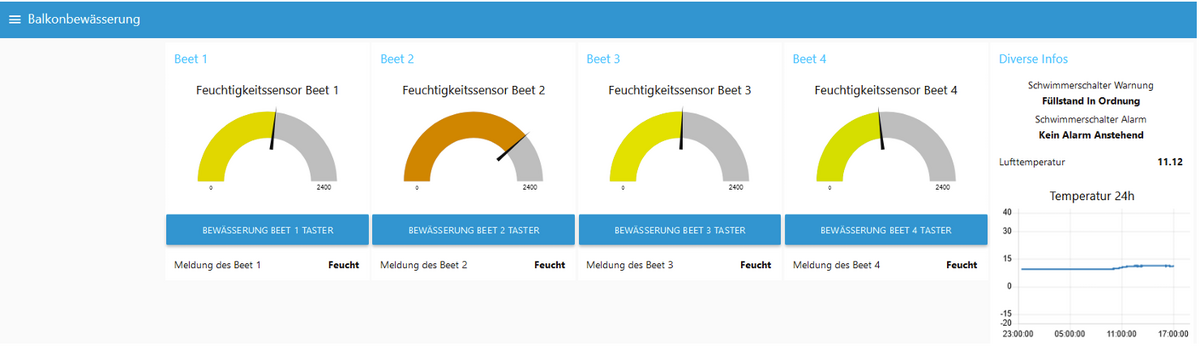

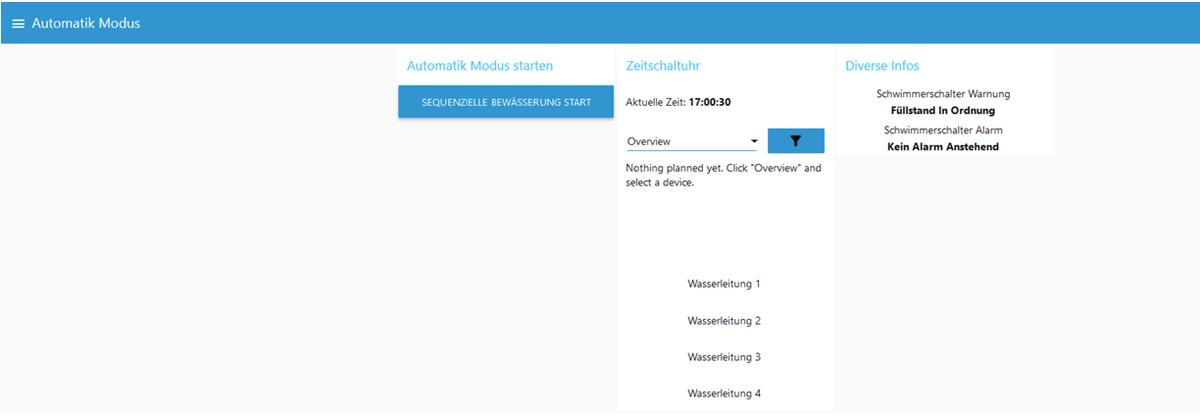

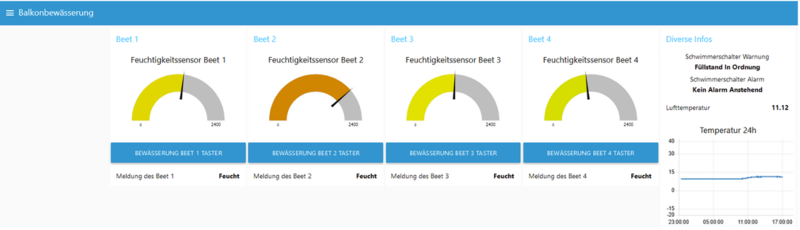

Zum Ende meiner Diplomarbeit kann ich eine funktionierende Balkonbewässerung vorweisen. Die Visualisierung zeigt mir den Feuchtigkeitswert der einzelnen Töpfe sowie die Lufttemperatur. Mit dem Handbetrieb kann ich jedes einzelne Beet ansteuern. Mit dem Automatikmodus kann ich die Bewässerung so programmieren, dass diese zu einer bestimmten Zeit einschaltet.

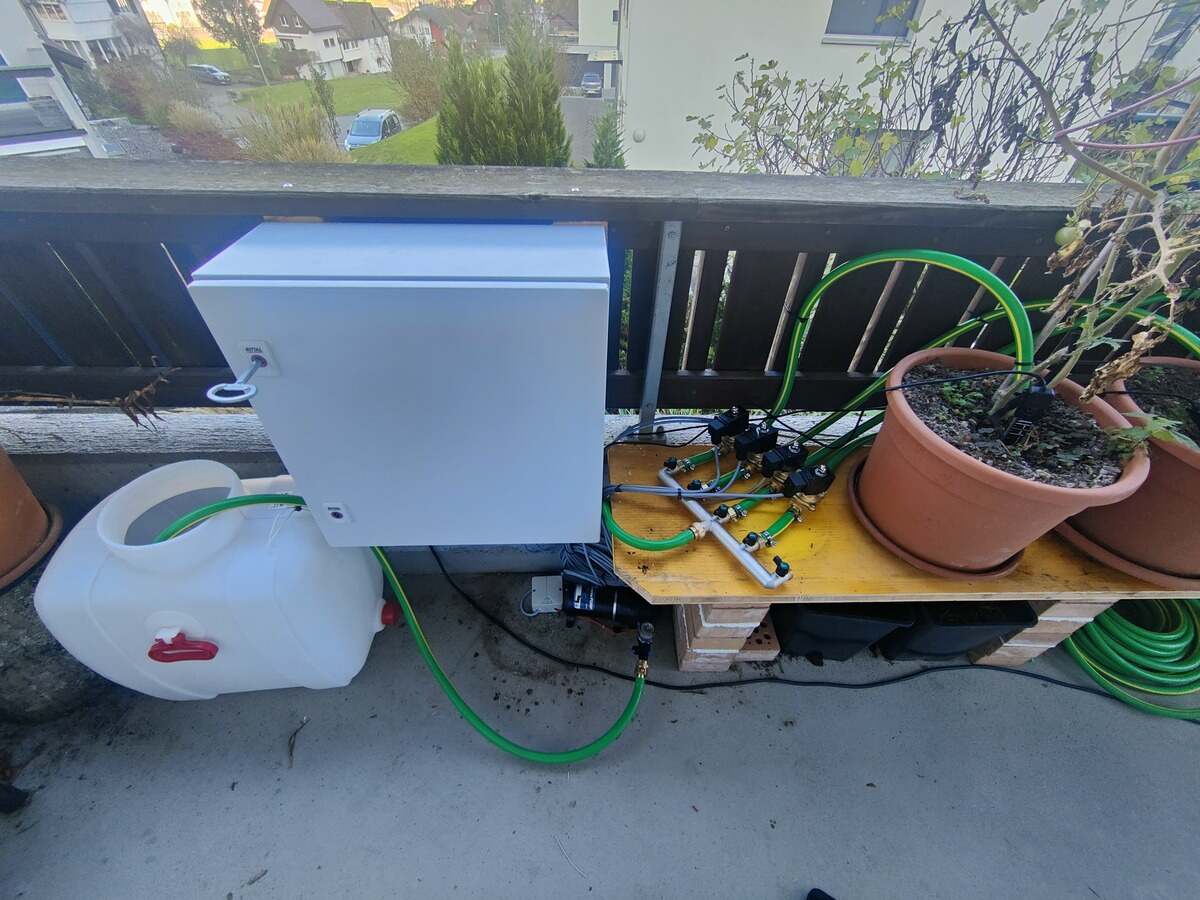

Zusätzlich ist mein Wassertank, welcher auf dem Balkon installiert ist, mit Schwimmerschalter ausgestattet. Diesen Tank werde ich dann alle paar Tage füllen. Diese überwachen den Füllstand und sperren die Pumpe, wenn der Füllstand zu tief ist.

Somit ist gewährleistet, dass die Pumpe nicht trockenläuft. Der Zustand der Schwimmerschalter ist ebenfalls auf der Visualisierung einsehbar. Somit spare ich einiges an Arbeit ab nächstem Frühling ein und muss nicht mehr jeden Tag mit der Wasserkanne hin und herlaufen.

Ausblick

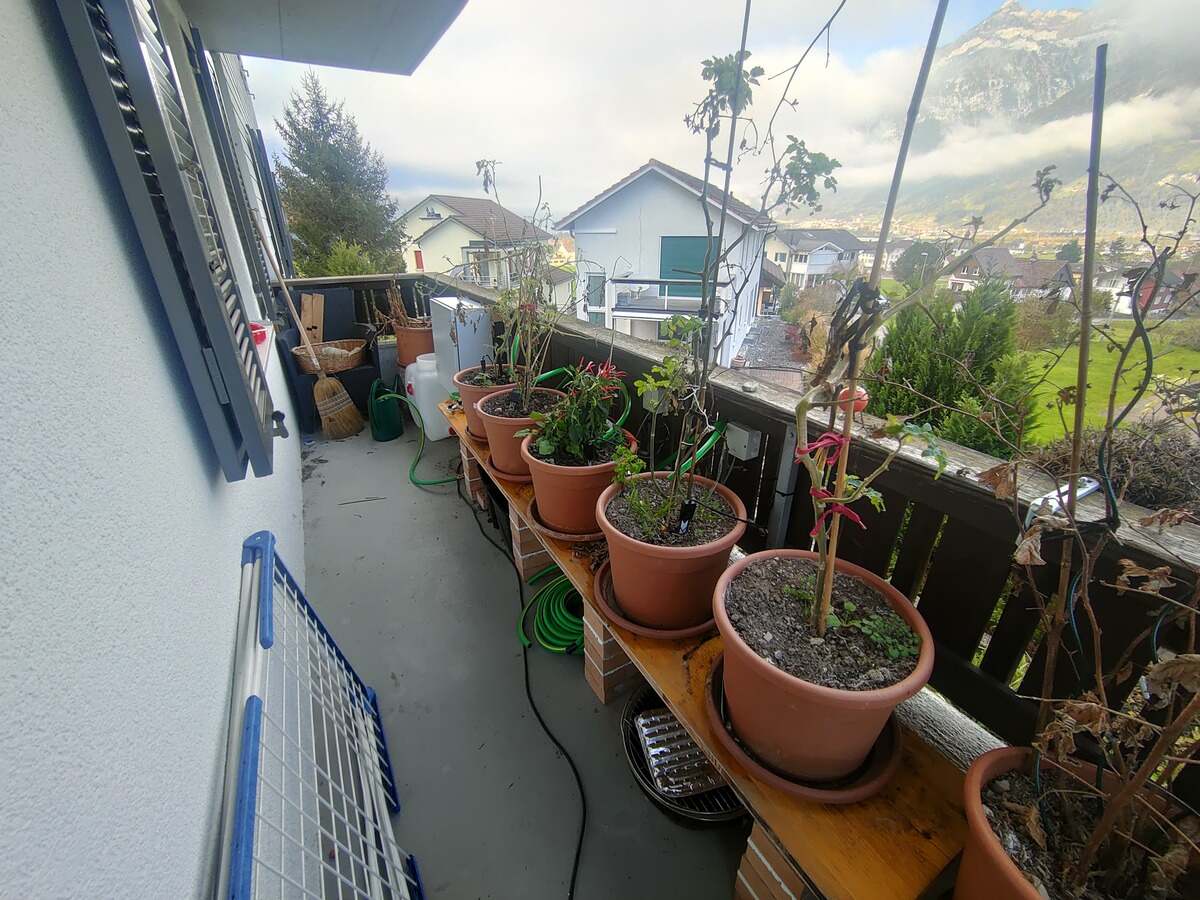

Für den nächsten Frühling werde ich den Rest des Balkons ebenfalls noch mit der Bewässerung ausstatten. Zudem werde ich die Programme noch ein wenig optimieren, so dass der nächste Frühling kommen kann.
