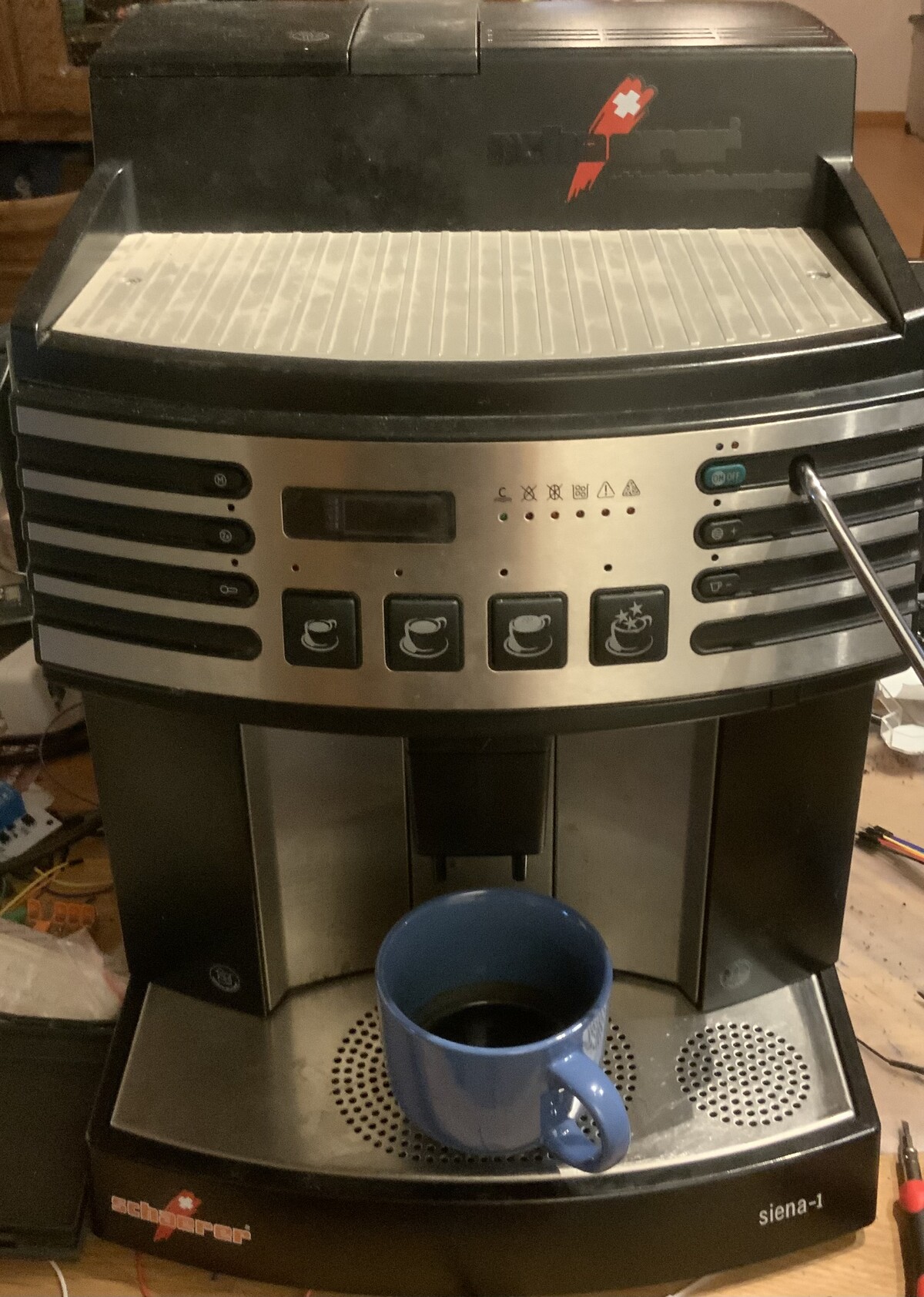

Steuerung einer Kaffeemaschine
Auf dem Markt gibt es viele verschiedene Steuerungen für Kaffeevollautomaten. Aber jeder Hersteller hat seine eigene Steuerung. Da die Kaffeemaschine von meinem Vater schon älter ist, gibt es keine Steuerplatine mehr für dieses Modell. Da ich aber noch die alte Steuerplatine besitze, kann ich nachvollziehen, wie alles angesteuert wird. Leider ist der Prozessor defekt und ich habe keine Möglichkeit, die Programmierung anzusehen. Auf dem Markt kann ich jedoch alle benötigten Bauteile wie Widerstände, Kondensatoren, Mikrocontroller etc. kaufen und mir eine neue Steuerplatine zusammenbauen. Auch die benötigte Programmier-Software, wie z.B. Arduino, ist kostenlos im Internet erhältlich. In der heutigen Zeit werden immer mehr Geräte komplett weggeworfen, obwohl nur ein Bauteil defekt ist. Ich finde, dass so viele Ressourcen verschwendet werden! Meine Meinung ist, dass man mehr reparieren soll und weniger wegwerfen muss. Darum will ich der Maschine wieder neues Leben einhauchen mit einer neuen Steuerung. So habe ich auch die Möglichkeit, jederzeit etwas anderes zu programmieren und auszuprobieren. Welches bei einer neu gekauften Kaffeemaschine nicht möglich wäre!
Vorgehen
Dieses Projekt wurde im 4-Phasen-Modell umgesetzt:
➢ Projektinitialisierung
➢ Projektplanung
➢ Projektrealisierung
➢ Projektabschluss
Es wurden Bewertungsmatrix eingesetzt und auch ein Soll/Ist-Vergleich für die Ablauf- und Terminplanung gemacht. Testbericht wurde ebenfalls erstellt.
Ergebnisse

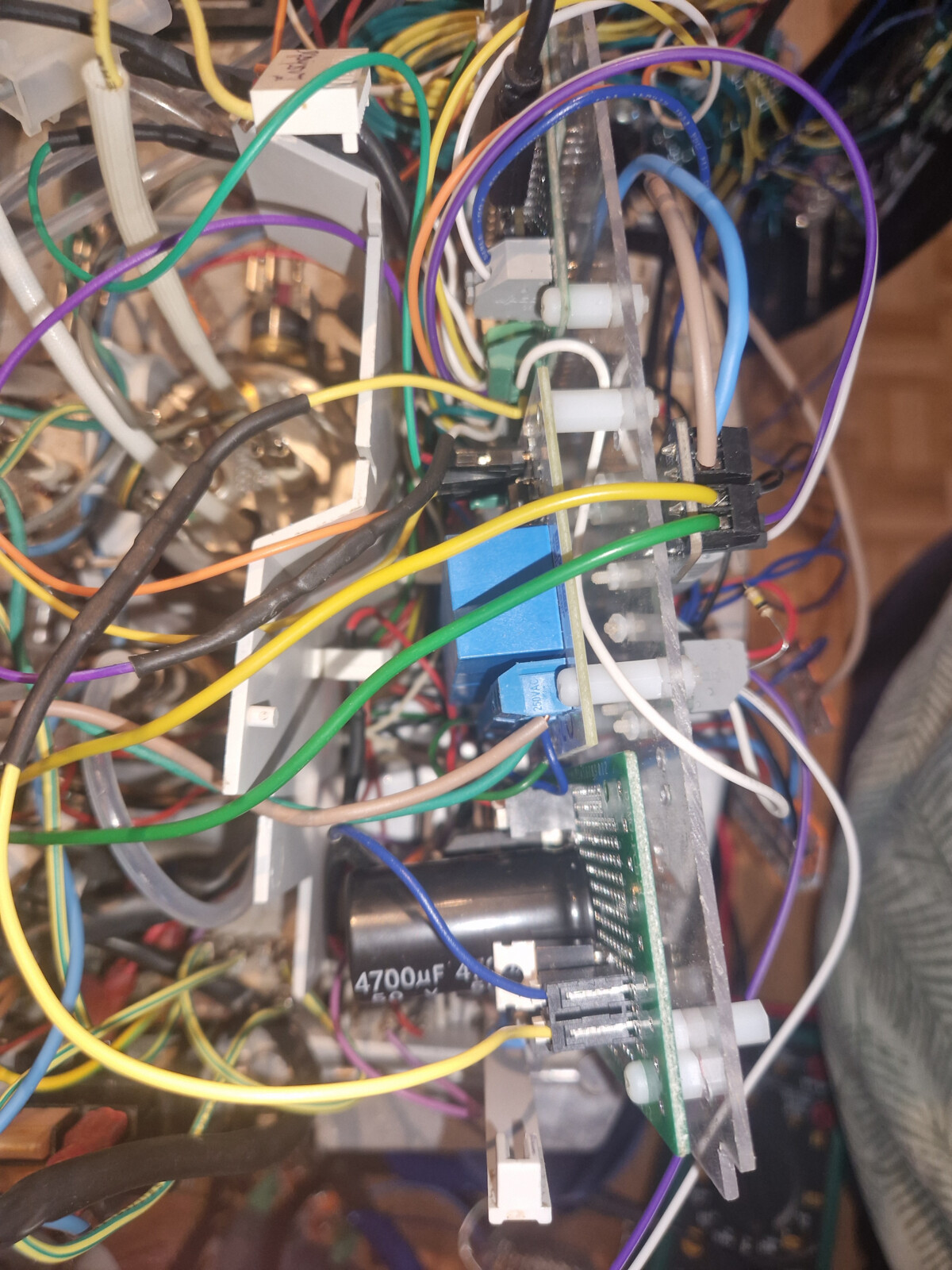

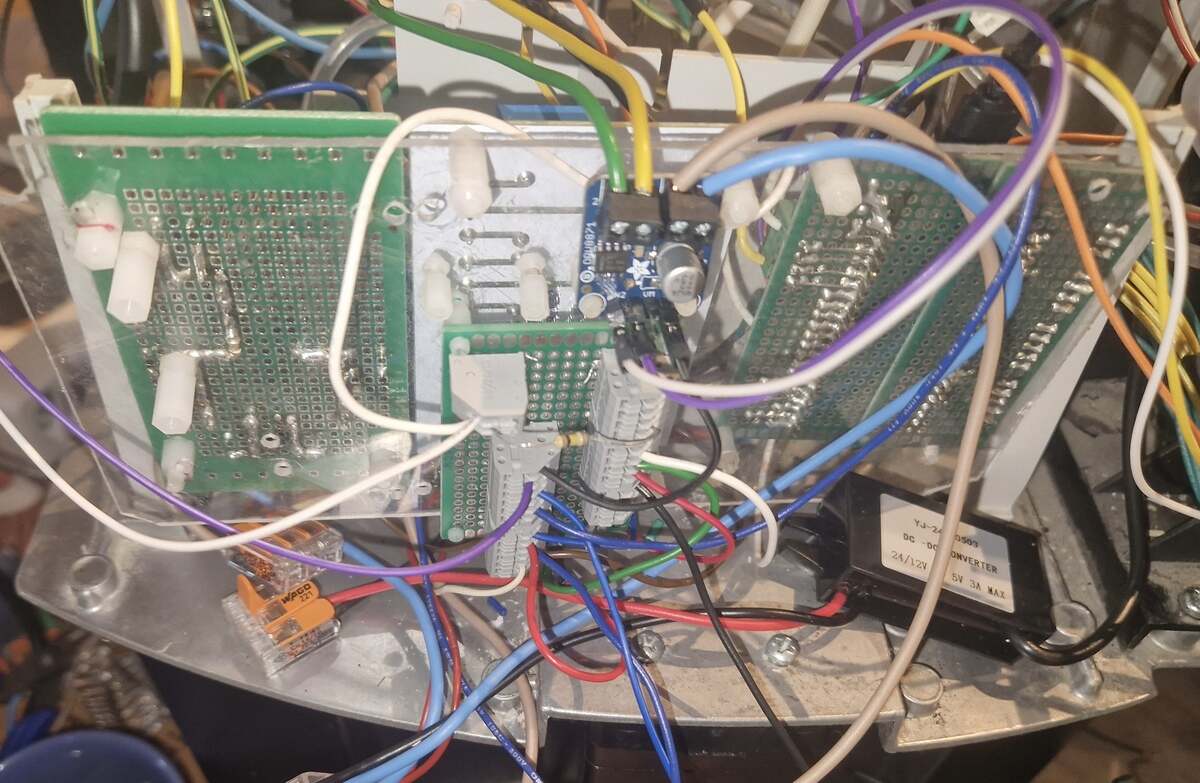

Am Ende liegt eine funktionsfähige Steuerung für eine Kaffeemaschine vor, die von jeder Person bedient werden kann. Es existiert eine Bedieneinheit mit folgenden Sachen:
• Ein LCD-Display, das alle Zustände anzeigt wie Standby, Bereit, Kaffee...
• Die Kaffeemaschinenbedienung folgt über verschiedene Tasten.
Die Tasten sind beschriftet mit ihrer Funktion, wie Kaffee, Espresso usw.
Wenn der Wassertank leer ist oder der Satzbehälter voll ist, erkennt das die Kaffeemaschine und es wird auf dem Display mit dem entsprechenden Text darauf hingewiesen.
Die Software zum Programmieren muss zugänglich sein für alle und Windows fähig.
Ausblick
Die Kaffeemaschine funktioniert im Grossen und Ganzen gut. Aber man kann noch kleine Anpassungen machen, das Ganze optimieren. Zum Beispiel: Ventile noch ein bisschen länger offen lassen oder zu, Temperatur, Zeit für die Zubereitungen länger oder kürzer…...
Ich habe auch noch die Warmwasser Variante programmiert für Tee, dies muss man noch testen.
Die Maschine könnte auch Dampf erzeugen, dies müsste man noch programmieren und den Boiler in Betrieb nehmen.
Auch ein Spül- und Reinigungs-Programm kann man noch programmieren.
Die Bedieneinheit hat noch genug weitere Tasten. Man müsste diese jedoch noch an die Steuerung anschliessen und programmieren.
Ein Handbuch für den Anwender erstellen.
Jan Vonlaufen
Gelernter Beruf: Elektroinstallateur, aktuelle Tätigkeit: Techniker bei aregger-engineering
jan_vonlaufen@bluewin.ch
0795514850
Dies ist meine Dokumentation, bei weiteren Fragen melden Sie sich doch bei mir per Telefon oder E-Mail.
Download Diplomarbeit
